电路图中分流电路的电流走向介绍
分流意思是:总电流等于并联的各条支路电流之和,每支路分配得某个电流值。
支流电流的大小与该支路阻抗成反比。若是恒定电源,用变阻器改变某支路电流大小,其它支路电流不变,但总电流大小相应改变。
电流是由正极开始,流出。沿着导线 ,碰到分叉就分开,一直流到负极终止。

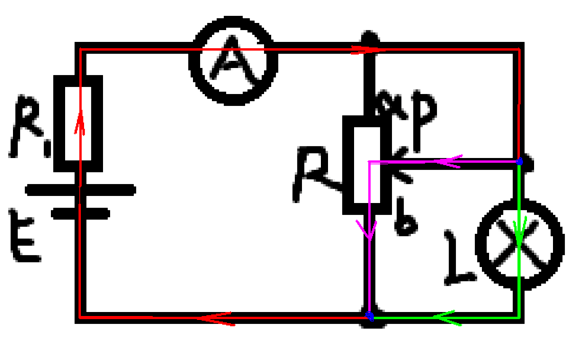

如果要看并联(混联)电路中电流的走向,首先要找出最开始的分流点和最后的合流点,并联(混联)电路中,分流点与合流点之间总有多条支路。若是若干支路中有一条是没有用电器的,那么电流就会走“捷径”,于是就会出现短路。
由电路图可以得知组件间的工作原理,为分析性能、安装电子、电器产品提供规划方案。在设计电路中,工程师可从容在纸上或电脑上进行,确认完善后再进行实际安装。
通过调试改进、修复错误、直至成功。采用电路仿真软件进行电路辅助设计、虚拟的电路实验,可提高工程师工作效率、节约学习时间,使实物图更直观。
向左转|向右转
电路中电流分流的基本原因是什么?
电路中有几条并联电路就有几个分流:
电压表在电路中是并联的,所以也有分流成分,只是它电阻大,所以分流的电流不是很明显。
因为电流表是串联到电路里的,不起分流作用。如果并联了导线,由于导线的电阻很小,电流基本上都从导线上分流去了,电器上流过的电流就非常小了,这时就变成了短路了。电流表内阻很小,在电路中可以当作导线看待。电压表则是一个很大的电阻。
