反激式开关电源原理介绍

反激的变压器可以看作一个带变压功能的电感，是一个buck-boost电路。

反击式开关变压器

反激式开关电源是指使用反激高频变压器隔离输入输出回路的开关电源。“反激”指的是在开关管接通的情况下，当输入为高电平时输出线路中串联的电感为放电状态；相反，在开关管断开的情况下，当输入为高电平时输出线路中的串联的电感为充电状态。与之相对的是“正激”式开关电源，当输入为高电平时输出线路中串联的电感为充电状态，相反当输入为高电平时输出线路中的串联的电感为放电状态，以此驱动负载

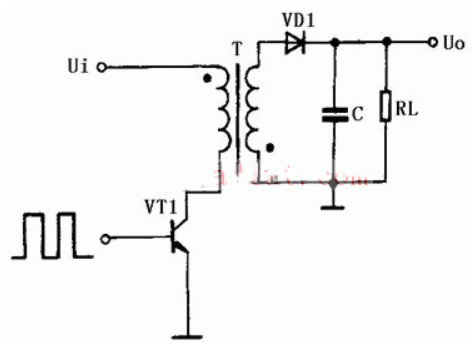

单端反激式变换

由于是在开关管T关断期间变压器向输出电容器和负载提供能量，为反激变换器。

当开关晶体管Tr ton时，变压器初级Np有电流 Ip，并将能量储存于其中（E = LpIp / 2）。由于Np与Ns极性相反，此时二极管D反向偏压而截止，无能量传送到负载。当开关Tr off 时，由楞次定律： （e = -N△Φ/△T）可知，变压器原边绕组将产生一反向电势，此时二极管D正向导通，负载有电流IL流通。反激式转换器之稳态波形

反激的原理

反激的工作原理是在D的时候 原边将能量存储在变压器的励磁电感里面（标准反激电路没有输出电感）， 1-D的时候励磁电感释放能量给负载和输出电容供电， 下一个D周期时输出电容维持负载输出。

反激式开关电源原理

单端反激开关电源采用的是稳定性很好的双环路反馈的控制系统，所以它可以通过开关电源的PWM迅速调整脉冲占空比，从而在每一个周期内对前一个周期的输出电压和低级线圈充磁峰值电流进行有效调节，达到稳定输出电压的目的。这种反馈控制电路的最大特点是：在输进电压和负载电流变化较大时，具有更快的动态响应速度，自动限制负载电流，补偿电路简单
