反激式开关电源是指使用反激高频变压器隔离输入输出回路的开关电源。“反激”指的是在开关管接通的情况下,当输入为高电平时输出线路中串联的电感为放电状态;相反,在开关管断开的情况下,当输入为高电平时输出线路中的串联的电感为充电状态。

1.反激电源的工作原理

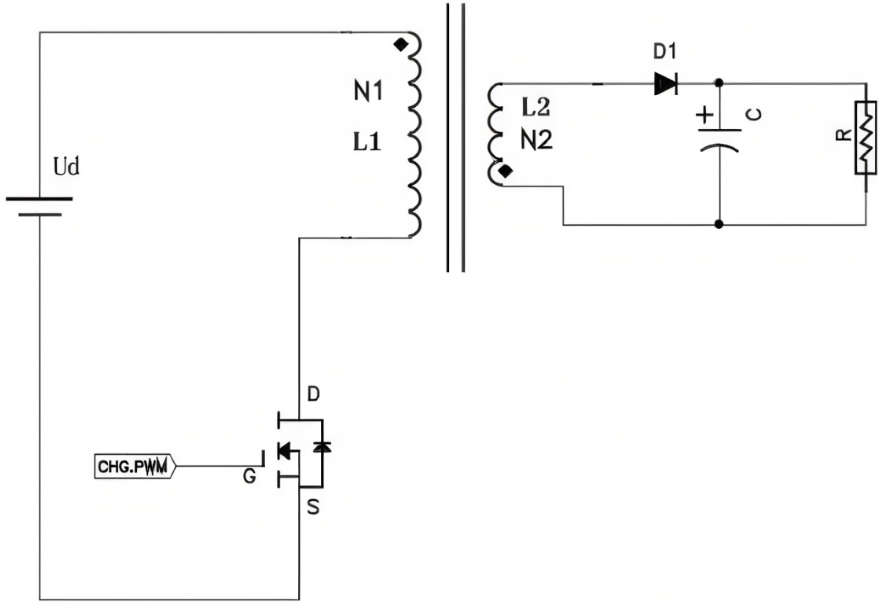

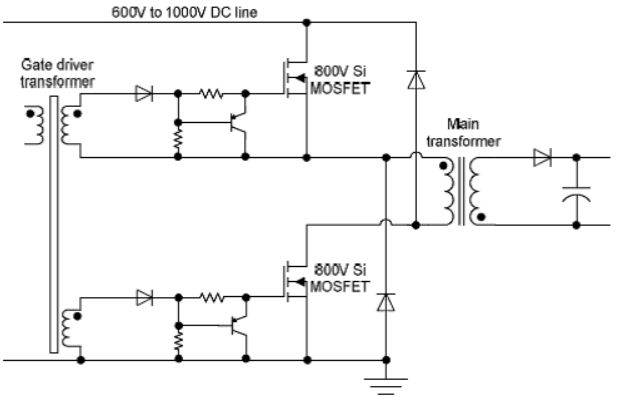

变压器的一次和二次绕组的极性相反，这大概也是Flyback名字的由来：a.当开关管导通时，变压器原边电感电流开始上升，此时由于次级同名端的关系，输出二极管截止，变压器储存能量，负载由输出电容提供能量。b.当开关管截止时，变压器原边电感感应电压反向，此时输出二极管导通，变压器中的能量经由输出二极管向负载供电，同时对电容充电，补充刚刚损失的能量。

2.反激电源组成结构

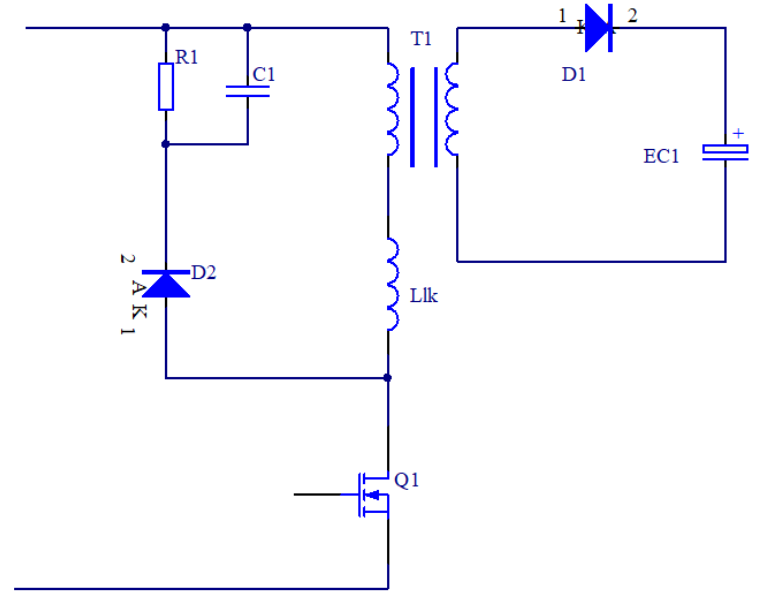

单端反激式开关电源组成原理？一，热地和冷地通过开关变压器进行隔离，热地带电，冷地不带电。二，开关变压器黑点标注为同名端，同名端极性是相同的。三，交流220伏，EMI滤波，全桥整流，300伏滤波电路。四，开关管MOS，尖峰吸收电路，作用是抑制开关电源产生的浪涌电压。五，UC3842驱动芯片，启动电阻，二次供电，整流滤波，稳压，驱动芯片驱动电压输出给开关管MOS，开关管源极取样电阻是调节开关管占空比。六，稳压反馈电路，TLC432，光耦，UC3842完成。

3.反激电源工作模式

反激式开关电源有三种工作方式:连续模式(CCM)、断续模式(DCM)及临界模式(BCM)。在断续工作模式下,功率管零电流开通,开通损耗小。而副边二极管零电流关断可以不考虑反向恢复的问题,对 EMC 会有好处,但带来的问题是峰值电流较大,原边关断损耗较大。
