发光二极管接220v交流电要怎么串电容

返回列表来源:壹芯微 发布日期 2019-09-25 浏览:-

发光二极管接入220V电路,若是用来作为电源指示灯,电路很简单。它既可以采用电容降压点亮,亦可以直接用电阻降压点亮。下面分别介绍一下这两种电路如何选取元件数值。

发光二极管

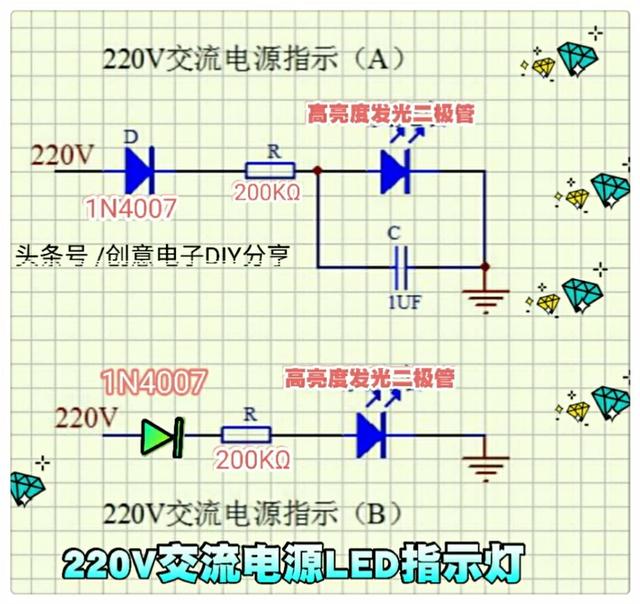

上图为220V交流电源指示灯电路。现在很多电源插座里面用的LED电源指示灯,都是采用这种电阻降压方法来点亮LED的(实际中,为了降低成本,很多插座里面就用一个LED串联一个数百KΩ的电阻)。图中的交流220V电压经二极管1N4007整流后,变成脉动直流,这个电压再经限流电阻R降压后,即可点亮LED。1N4007负极的脉动直流电压约为100V,若采用高亮度LED作为电源指示灯,那么工作电流取0.5~1mA即可(电流取得过大,晚上LED亮度太高,影响睡眠),故限流电阻R的计算公式为:R=100V/ILED,ILED为LED的工作电流,这里取0.5mA,则R=200KΩ,实际中R可以选用200KΩ、¼W的金属膜电阻。R取200KΩ时,若晚上还嫌LED亮度太高,可以增大其阻值(笔者家里插座里面用的就是这种LED指示灯,其电阻用的是MΩ级的)。

这种用脉动直流点亮的LED指示灯,一般看不到LED是闪烁的。有时若感觉LED有些闪烁,可以在其两端并联一个1μF的独石电容,这样就不会闪烁了。

发光二极管

上图为电容降压点亮LED的电路。若采用高亮度LED,降压电容一般选用0.1~0.22μF的电容即可。电容可以选用耐压值为400V的涤纶电容。二极管D2用于保护LED在交流电负半周时不被击穿。D2可选用1N400X系列的整流二极管。由于降压电容的体积一般都比电阻大得多,故现在很多220V交流电源LED指示灯电路都采用电阻降压。

发光二极管

带LED指示灯的电源插座。

目前市售的电源插座一般都没有电源指示灯,使用有些不大方便。若给电源插座安装上这种LED电源指示灯,将可以随时知道插座上面接的负载是否断电。

顺便说一下,若LED接入220V交流电用于照明,现在一般都是采用PT4107、HV9910这类专用恒流驱动IC来驱动,很少再使用那种廉价的RC降压电路来驱动。因为这种电容降压驱动电路的可靠性不高,易损坏LED。
