负电压的产生和意义介绍

返回列表来源:壹芯微 发布日期 2022-09-17 浏览:-

在电子电路中我们常常需要使用负的电压,比如说我们在使用运放的时候常常需要给他建立一个负的电压。下面就简单的以正 5V 电压到负电压 5V 为例说一下他的电路。

负电压的产生电路图原理

在电子电路中我们常常需要使用负的电压,比如说我们在使用运放的时候常常需要给他建立一个负的电压。下面就简单的以正 5V 电压到负电压 5V 为例说一下他的电路。

通常我需要使用负电压时一般会选择使用专用的负压产生芯片,但这些芯片都比较贵比如 ICL7600,LT1054 等等。哦差点忘了 MC34063 了这个芯片使用的最多了,关于 34063 的负压产生电路我这里不说了在 datasheet 中有的。下面请看我们在单片机电子电路中常用的两种负压产生电路。

现在的单片机有很多都带有了 PWM 输出,我们在使用单片机的时候 PWM 很多时候是没有用到的用他辅助产生负压是不错的选择。

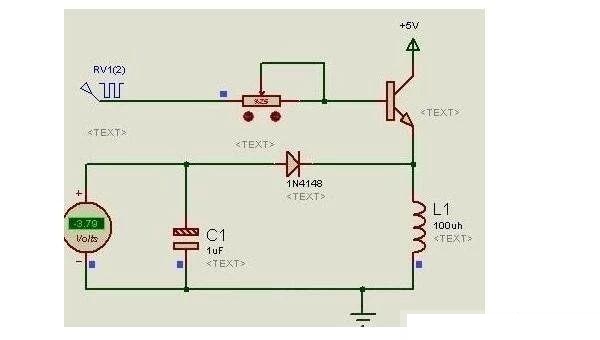

上面的电路是一个最简单的负压产生电路了。他使用的原件是最少的了我们只需要给他提供 1kHZ 左右的方波就可以了,相当的简单。这里需要注意这个电路的代负载能力是很弱的,同时在加上负载后电压的降落也比较大。

由于上面的原因产生了下面的这个电路:

负电压产生电路分析

电压的定义:电压(voltage),也称作电势差或电位差,是衡量单位电荷在静电场中由于电势不同所产生的能量差的物理量。其大小等于单位正电荷因受电场力作用从 A 点移动到 B 点所做的功,电压的方向规定为从高电位指向低电位的方向。

说白了就是:某个点的电压就是相对于一个参考点的电势之间的差值。V 某=E 某 -E 参。一般我们把供电电源负极当作参考点。电源电压就是 Vcc=E 电源正 -E 电源负。

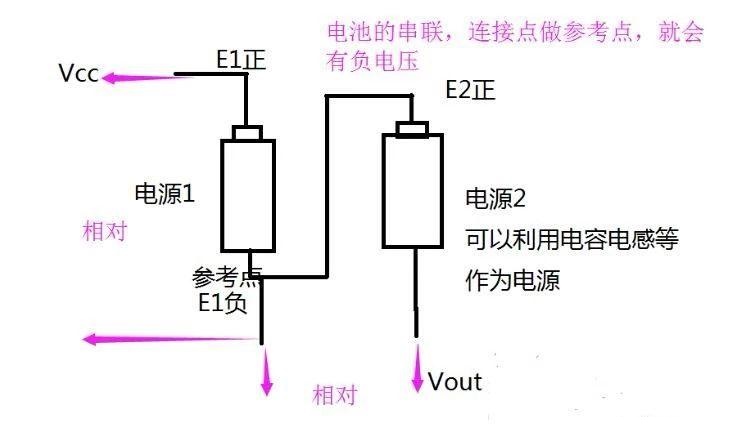

想产生负电压,就让他相对于电源负极的电势更低即可。要想更低,必须有另一个电源的介入,根本原理都是利用两个电源的串联。电源 2 正极串联在参考电源 1 的负极后。电源 2 负极就是负电压了。

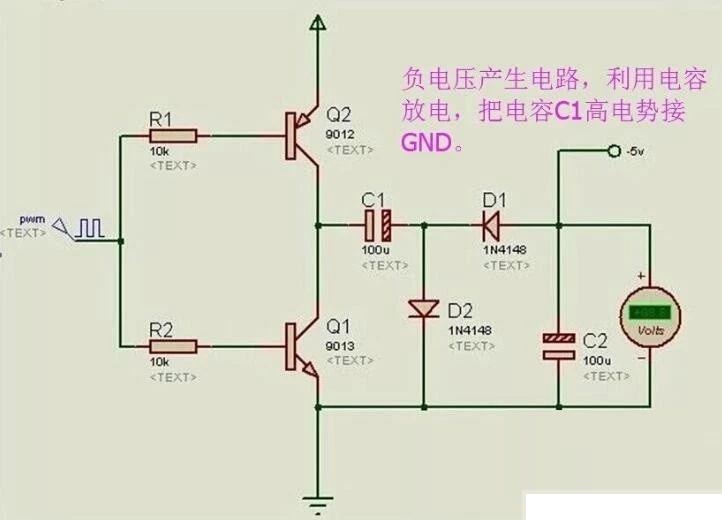

一个负电压产生电路:利用电容充电等效出一个新电源,电容串联在 GND 后,等效为电源 2。则产生负电压。

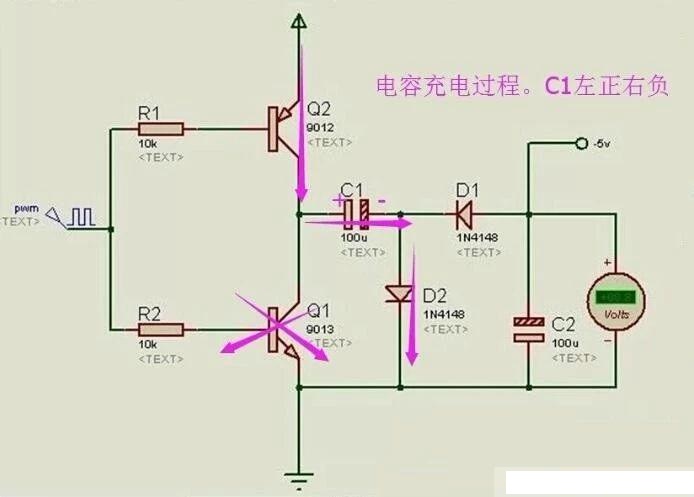

1、电容充电:当 PWM 为低电平时,Q2 打开,Q1 关闭,VCC 通过 Q2 给 C1 充电,充电回路是 VCC-Q2-C1-D2-GND。C1 上左正右负。

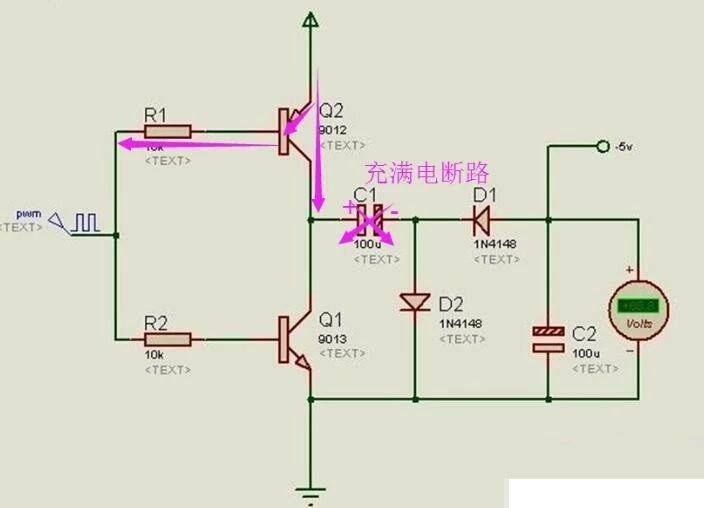

2、电容 C1 充满电

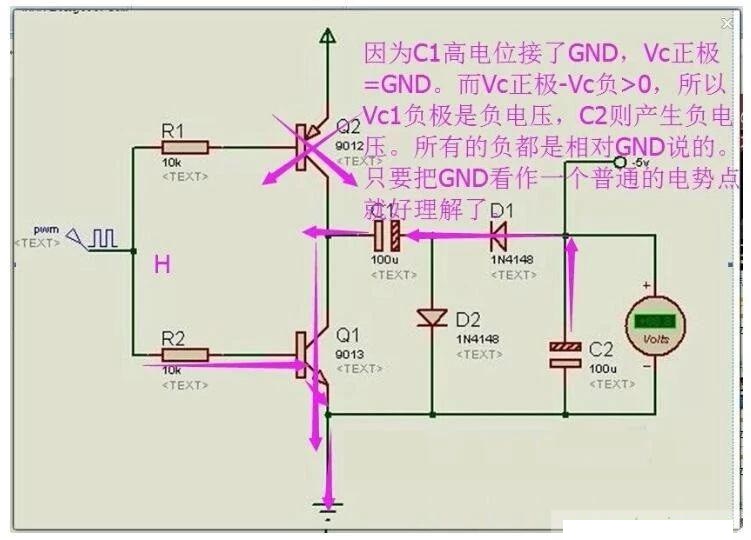

3、电容 C1 作为电源,C1 高电势极串联在参考点。C1 放电,从 C2 续流,产生负电压。

当 PWM 为低电平时,Q2 关闭,Q1 打开,C1 开始放电,放电回路是 C1-C2-D1,这实际上也是对 C2 进行充电的过程。C2 充好电后,下正上负,如果 VCC 的电势为 5 点几伏,就可以输出 -5V 的电压了。

产生负电压(-5V)的方案

7660 和 MAX232 输出能力有限,做示波器带高速运放很吃力,所以魏坤也得用 4 片并联的方式扩流。

第一版是 7660 两片并联的。

用普通的 DC/DC 芯片都可以产生负电压,且电压精确度同正电压一样,驱动能力也很强,可以达到 300mA 以上。

一般的开关电源芯片都能产生负电压,实在不行用用开关电源输出的 PWM 去推电荷泵,也可以产生较大的电流,成本也很低,不知纹波要求多少,电荷泵用 LC 滤波之后纹波相当小的。7660 是电荷泵所以电流很小。

整个示波器的设计数字电源的+5V 和模拟电源的+5V 是分开供电的,但是数字地和模拟地应该怎么处理呢?

数字地和模拟地是一定要连在一起的,不然电路没法工作。

数字部分的地返回电流不能流过模拟部分地,两个地应该在稳定的地参考点连在一起。

负电压的意义

1、人为规定。例如电话系统里是用 -48V 来供电的,这样可以避免电话线被电化学腐蚀。当然了,反着接电话也是可以工作的,无非是电压参考点变动而已。

 2、通讯接口需要。例如 RS232 接口,就必须用到负电压。-3V~-15V 表示 1,+3~+15V 表示 0。这个是当初设计通讯接口时的协议,只能遵守咯。PS:MAX232 之类的接口芯片自带电荷泵,可以自己产生负电压。

 3、为(非轨到轨)运放提供电源轨。老式的运放是没有轨到轨输入 / 输出能力的,例如 OP07,输入电压范围总是比电源电压范围分别小 1V,输出分别小 2V。这样如果 VEE 用 0V,那么输入端电压必须超过 1V,输出电压不会低于 2V。这样的话可能会不满足某些电路的设计要求。为了能在接近 0V 的输入 / 输出条件下工作,就需要给运放提供负电压,例如 -5V,这样才能使运放在 0V 附近正常工作。不过随着轨到轨运放的普及,这种情况也越来越少见了。

 4、这个比较有中国特色,自毁电路。一般来说芯片内部的保护电路对于负电压是不设防的,所以只要有电流稍大,电压不用很高的负电压加到芯片上,就能成功摧毁芯片。
