放大电路的三种组态分为共基，共集，共射三种组态。放大电路里通常是晶体三极管、场效应管、集成运算放大器等，这些器件也称为有源器件。放大电路的三种组态判别以输入、输出信号的位置为判断依据：信号由基极输入，集电极输出——共射极放大电路；信号由基极输入，发射极输出——共集电极放大电路；信号由发射极输入，集电极输出——共基极电路。

共射极放大电路：

信号由基极输入，集电极输出

电压和电流增益都大于1，输入电阻在三种组态中居中，输出电阻与集电极电阻有很大关系。适用于低频情况下，作多级放大电路的中间级。

（图片来源于互联网）

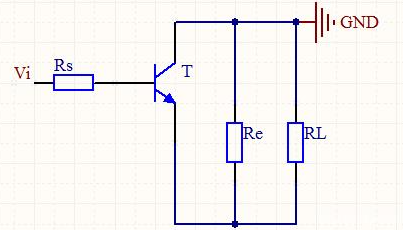

共集电极放大电路：

信号由基极输入，发射极输出

只有电流放大作用，没有电压放大，有电压跟随作用。在三种组态中，输入电阻最高，输出电阻最小，频率特性好。可用于输入级、输出级或缓冲级。

（图片来源于互联网）

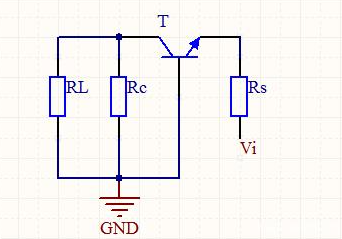

共基极电路：

信号由发射极输入，集电极输出

只有电压放大作用，没有电流放大，有电流跟随作用，输入电阻小，输出电阻与集电极电阻有关。高频特性较好，常用于高频或宽频带低输入阻抗的场合，模拟集成电路中亦兼有电位移动的功能。

（图片来源于互联网）
