ESD静电二极管-静电保护知识

返回列表来源:壹芯微 发布日期 2020-09-19 浏览:-

ESD静电二极管-静电保护知识

ESD静电二极管

什么是电路保护?其实电路保护有点像人有时候要买保险,车要买车险是一样的道理,电路也需要保护。在正常的情况下看不到它作用所在,一旦电路出现浪涌、脉冲,静电时,这时候所起的作用就非同小可。随着科学技术的发展,电力/电子产品日益多样化、复杂化,电路保护越来越受到关注,所应用的电路保护元件也越来越多,下面优恩介绍一下关于静电保护的ESD静电二极管。

ESD静电二极管(Electrostatic Discharge Protection Devices),又称瞬态抑制二极管阵列(TVS Array)。ESD是多个 TVS 晶粒或二极管采用不同的布局做成具有特定功能的多路或单路 ESD 保护器件,主要应用于各类通信界面 ESD 保护,如 USB、HDMI、RS485、RS232、VGA、RJ11、RJ45、BNC、SIM、SD 等。

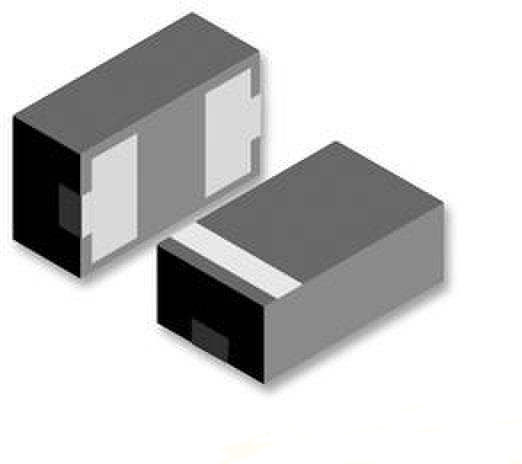

ESD 静电二极管封装多样化,从单路的 DFN0201到多路的 SOT-26、SO-08、SOP-16等,电路设计工程师可以根据电路板布局及界面类型选择不同封装的ESD静电二极管。

ESD静电二极管选型:

1、ESD静电二极管使用时是并联在被保护电路上,正常情况下对线路的工作不应产生任何的影响;

2、击穿电压VBR 的选择:ESD 管的击穿电压应大于线路最高工作电压Um或者信号电平的最大电压值;

3、脉冲峰值电流IPP 和最大箝位电压VC 的选择:ESD 管使用时,要根据线路上可能出现的最大浪涌电流来选择IPP 合适的型号。要注意的是,此时的最大箝位电压VC 应不大于被保护芯片所能耐受的最大峰值电压;

4、用于信号传输电路保护时,一定要注意所传输信号的频率或传输速率,当信号频率或传输速率较高时,应选用低电容系列的管子,否则会影响通信质量。

ESD静电二极管的封装形式:根据电路设计布局及被保护线路数目选择合适的封装形式。(注意封装大小从一定程度上可以反映器件的防护功率大小,一般封装越大的器件防护等级也越高,反之亦然。)

ESD静电保护器是一种过压,防静电保护元件,用来保护电子设备中敏感电路受到ESD(静电放电)的影响,作用是转移来自敏感元件的ESD应力,使电流流过保护元件而非敏感元件,同时维持敏感元件上的低电压;ESD静电保护器还应具有低泄漏和低电容特性,不会降低电路功能;不会对高速信号造成损害,在多重应力作用下保护元件的功能不会下降。

壹芯微科技针对二三极管,MOS管作出了良好的性能测试,应用各大领域,如果您有遇到什么需要帮助解决的,可以点击右边的工程师,或者点击销售经理给您精准的报价以及产品介绍
