ESD静电二极管—ESD静电保护器件介绍

ESD静电二极管和ESD静电保护器其实是同一种保护器件，只是我们的叫法不一样而已，产品是同一种东西。什么是电路保护？其实电路保护有点像人有时候要买保险，车要买车险是一样的道理，电路也需要保护。在正常的情况下看不到它作用所在，一旦电路出现浪涌、脉冲，静电时，这时候所起的作用就非同小可。随着科学技术的发展，电力/电子产品日益多样化、复杂化，电路保护越来越受到关注，所应用的电路保护元件也越来越多，下面介绍一下关于静电保护的ESD静电二极管。

ESD静电二极管（Electrostatic Discharge Protection Devices），又称瞬态抑制二极管阵列（TVS Array）。ESD是多个 TVS 晶粒或二极管采用不同的布局做成具有特定功能的多路或单路 ESD 保护器件，主要应用于各类通信界面 ESD 保护，如 USB、HDMI、RS485、RS232、VGA、RJ11、RJ45、BNC、SIM、SD 等。

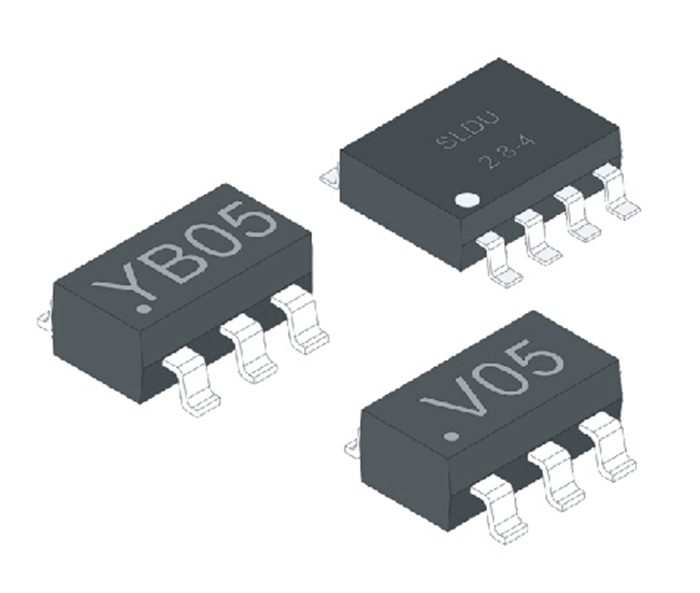

ESD 静电二极管封装多样化，从单路的 DFN0201到多路的 SOT-26、SO-08、SOP-16等，电路设计工程师可以根据电路板布局及界面类型选择不同封装的ESD静电二极管。

ESD静电二极管选型：

1、ESD静电二极管使用时是并联在被保护电路上，正常情况下对线路的工作不应产生任何的影响；

2、击穿电压VBR 的选择：ESD 管的击穿电压应大于线路最高工作电压Um或者信号电平的最大电压值；

3、脉冲峰值电流IPP 和最大箝位电压VC 的选择：ESD 管使用时，要根据线路上可能出现的最大浪涌电流来选择IPP 合适的型号。要注意的是，此时的最大箝位电压VC 应不大于被保护芯片所能耐受的最大峰值电压；

4、用于信号传输电路保护时，一定要注意所传输信号的频率或传输速率，当信号频率或传输速率较高时，应选用低电容系列的管子，否则会影响通信质量。

ESD静电二极管的封装形式：根据电路设计布局及被保护线路数目选择合适的封装形式。（注意封装大小从一定程度上可以反映器件的防护功率大小，一般封装越大的器件防护等级也越高，反之亦然。）

ESD静电保护器件是一种过压，防静电保护元件，用来保护电子设备中敏感电路受到ESD（静电放电）的影响，作用是转移来自敏感元件的ESD应力，使电流流过保护元件而非敏感元件，同时维持敏感元件上的低电压；ESD静电保护器还应具有低泄漏和低电容特性，不会降低电路功能；不会对高速信号造成损害，在多重应力作用下保护元件的功能不会下降。
