RC上电复位电路经常用在一些对复位时间要求不高的芯片上，他主要有高电平复位和低电平复位。它主要是利用了电容对电阻进行充电和放电时电压不能突变的原理，高电平复位上电时电容是放电的，低电平复位上电是电容是充电的。

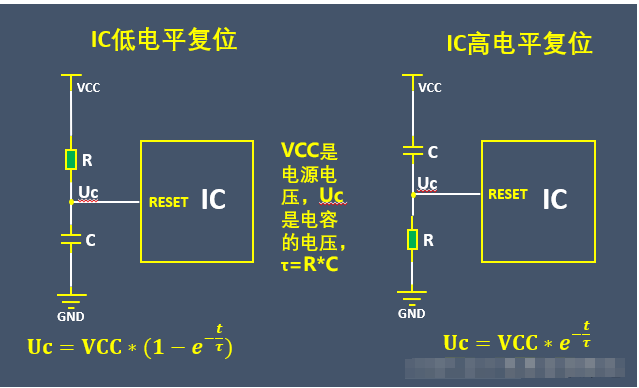

它的上电复位时间的计算公式

Uc=VCC*(1-e-tτ) VCC是电源电压，Uc是电容上的电压，τ=R*C

Uc=VCC*e-tτ

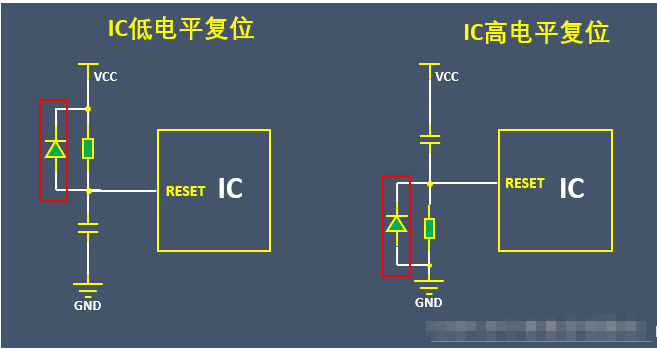

有时候我们这个RC的上电复位电路还会加一个二极管，大家可以看下，那这个二极管是起什么作用的呢?

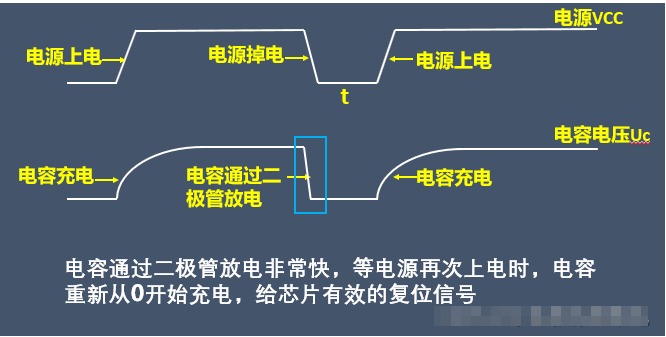

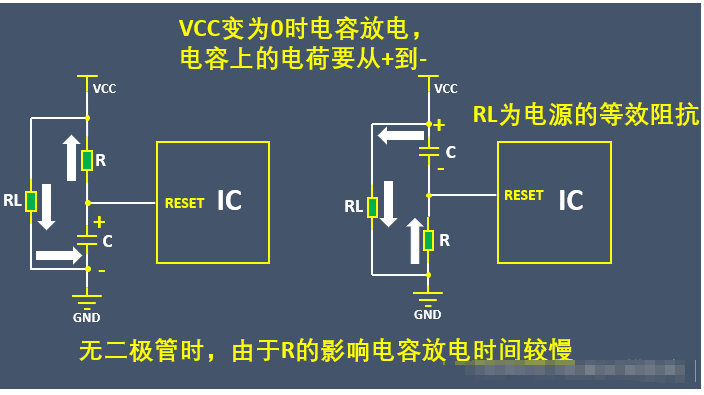

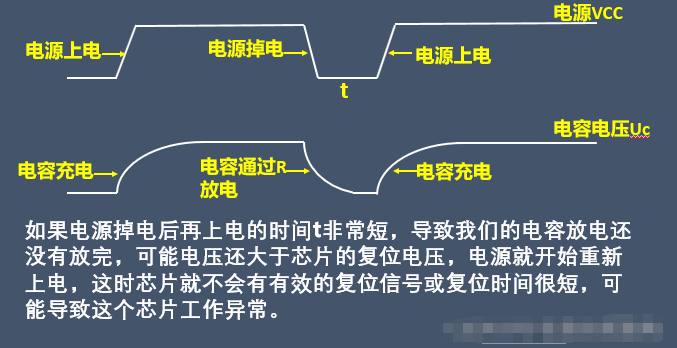

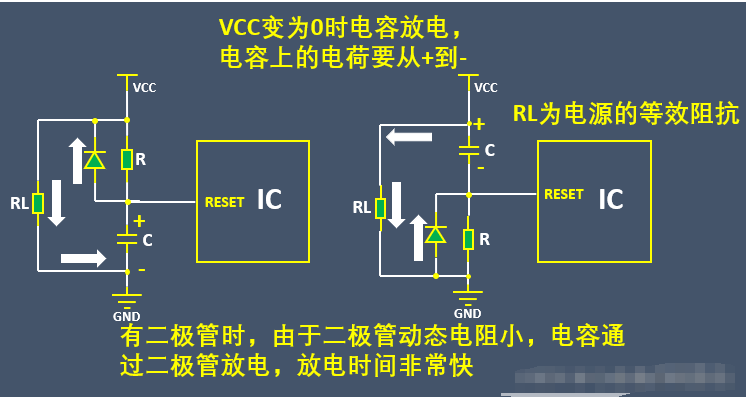

其实这个二极管是为了让VCC掉电时，电容C快速放电，至于为什么要快速放电，我以低电平RC复位电路为例大家可以看下这个图。问题就在如果我们的电源VCC在掉电又快速上电的时候，如果电容通过R进行放电，那么可能当电源重新完成上电后，芯片不会有有效的复位信号，可能导致我们这个芯片工作异常。
