二极管应用电路设计了解

返回列表来源:壹芯微 发布日期 2021-02-02 浏览:-

二极管应用电路设计了解

一、 实验目的

1. 掌握实验的基本操作以及元件连接的方法; 2. 加深对二极管的基本性质的了解; 3. 熟悉基准稳压源的使用。 二、 实验原理

1. 光电对管

光电对管由红外发光二极管和红外接收二极管组成。发光二极管通常用砷化镓、磷化镓、磷砷化镓等化合物制成,符号图如图1所示。当发光二极管外加正向电压,使得正向电流足够大时才发光 。正向电流越大,发光越强。而且构成发光二极管的材料不同,发出的光的波长也不同。本实验用的红外发光二极管的管压降约为1.4V,工作电流一般小于20mA。

光电二极管与发光二极管性质相反,其符号如图2所示。在无光照的情况下,光电二极管具有单向导电性。当光电二极管外加正向电压时,其伏安特性与普通二极管相同,即电流与电压成指数关系;而当光电二极管外加反向电压时,其反向电流(称为暗电流)与照度成正比,其特性曲线是一组近似平行于横轴的直线。

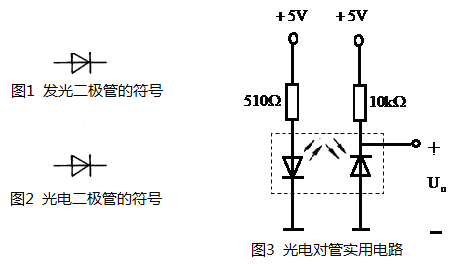

将红外发光二极管与红外接收管放置在一起就组成光电对管。红外发光管发出红外光,红外接收管接收到红外光时,其输出电平和电流发生变化。光电对管的实用电路如图3所示。

二极管应用

二极管应用电路设计

本次有关光电对管的实验分为两部分,一是利用RPR220型光电对管连接电

壹芯微科技针对二三极管,MOS管作出了良好的性能测试,应用各大领域,如果您有遇到什么需要帮助解决的,可以点击右边的工程师,或者点击销售经理给您精准的报价以及产品介绍
