二极管实用电路详解-整流-检波-稳压-开关解析

返回列表来源:壹芯微 发布日期 2021-05-14 浏览:-

二极管实用电路详解-整流-检波-稳压-开关解析

所有二极管都具有单向导电性,但是不同的二极管也有各自的特点,分别应用在不同的电路中。下面分别对不同二极管的应用电路进行讲解

1. 整流二极管

整流二极管通常应用在整流电路中,如半波整流电路全波整流电路桥式整流电路。由于市电220V为交流电压,而很多电子产品只能工作在直流电压条件下,由此在很多电子产品的交流输入端采用整流二极管将交流电转换为直流电,从而为电路中的元器件供电。

2. 整流二极管在半波整流电路中的应用。

见下图

二极管实用电路详解-整流-检波-稳压-开关解析

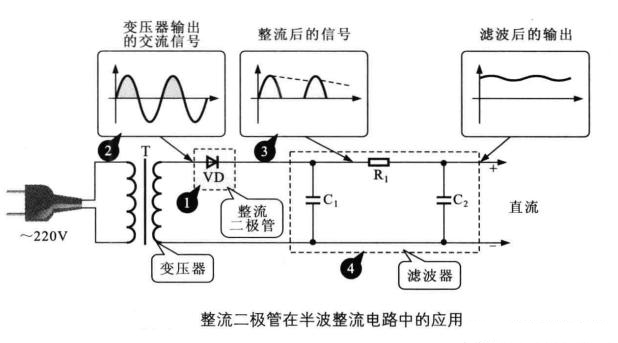

由于二极管的单向导电性,在交流电压处于正半周时,二极管导通;在交流电压处于负半周时,二极管截止。因而交流电经过整流二极管VD整流后,原来的交流波形变成了缺少半个周期的波形,称之为半波整流,静儿极管VD整流出来的脉冲电压再经RC滤波器滤波后形成直流电压。

3. 整流二极管在全波整流电路中的应用

见下图

二极管实用电路详解-整流-检波-稳压-开关解析

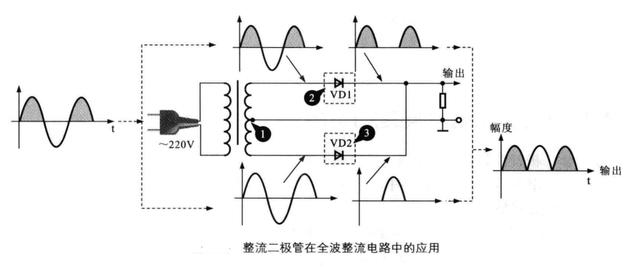

该电路使用两只整流二极管作为整流器件,变压器次级线圈由抽头分成上下两个部分。整流二极管VD1对交流电的正半周电压进行整流,VD2则对交流电的负半周进行整流,这样最后得到两个合成的电流。

4. 整流二极管在桥式整流电路中的应用

见下图

二极管实用电路详解-整流-检波-稳压-开关解析

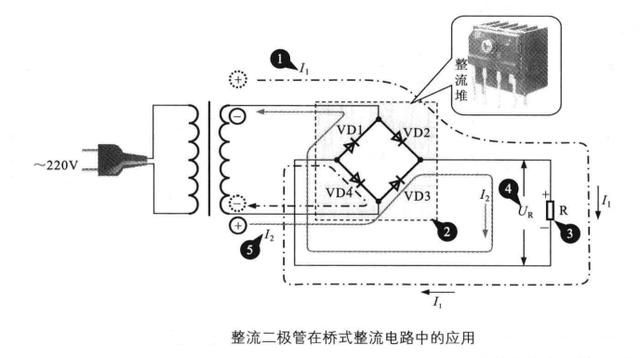

该电路采用四个整流二极管组成桥式整流堆来实现全波整流。在交流电的正半周,变压器输出上正下负电流I1,经VD2、负载R,VD4形成回路,负载上电压UR为上正下负;在交流电负半周,变压器输出上负下正电流I2,经VD2、负载R,VD1形成回路,负载上电压UR仍为上正下负;这样整流堆输入的是交流电压,输出的是直流电压,从而实现了全波整流。

检波二极管

下图是检波二极管在袖珍式单波段收音机电路中的应用。

二极管实用电路详解-整流-检波-稳压-开关解析

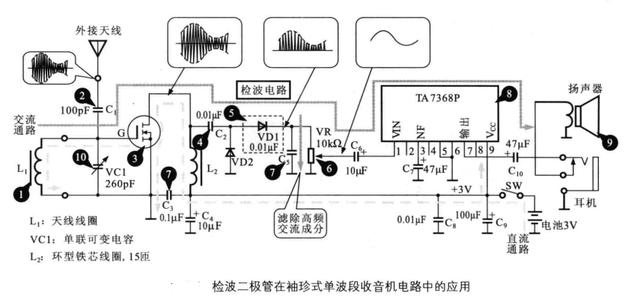

L1是绕在磁棒天线上的线圈,可直接感应无线电广播信号,增加外接天线可提高接收的灵敏度,接收的信号经C1耦合到L1与VC1构成的并联谐振电路上,改变VC1可改变接收的信号频率。无线接收的信号耦合到高放场效应管的栅极。输入到场效应管栅极的信号经放大后由漏极输出,然后经耦合电容C2送入检波电路,该信号是放大后的高频载波信号,载波的包络信号就是所传输的声音信号。高频载波信号由二极管检波,信号经VD1时只剩下正半周的部分。VD1输出的信号送到电位器VR上,其高频信号通过C5短路到地,只有低频信号由电位器输出。鸡枞高频载波上将音频信号(低频)检出来。经放大电路TA7368P进行放大,再去驱动扬声器发声或耳机输出。

稳压二极管

下图是稳压二极管在电路中的应用。

二极管实用电路详解-整流-检波-稳压-开关解析

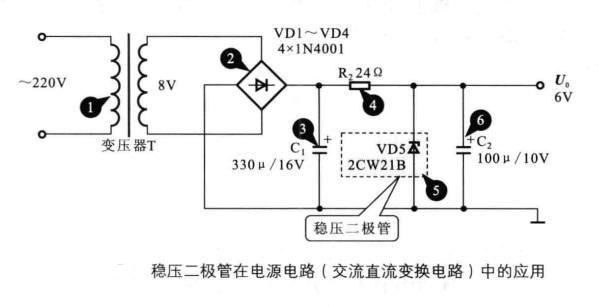

该电路在整流电路输出端,接有限流电阻R2和一只稳压二极管作为稳压器件对输出的直流电压进行稳压。交流220V电压经变压器降压后输出8V交流电,8V交流电经桥式整流电路VD1-VD4输出约1V的直流电压,再经C1滤波,R2限流,VD5稳压,C2滤波后输出6V稳定的直流电压。

开关二极管

开关二极管在电路中作文电子开关,来实现对信号通道的控制。

下图是开关二极管在彩色电视机伴音中频电路中的应用。。

二极管实用电路详解-整流-检波-稳压-开关解析

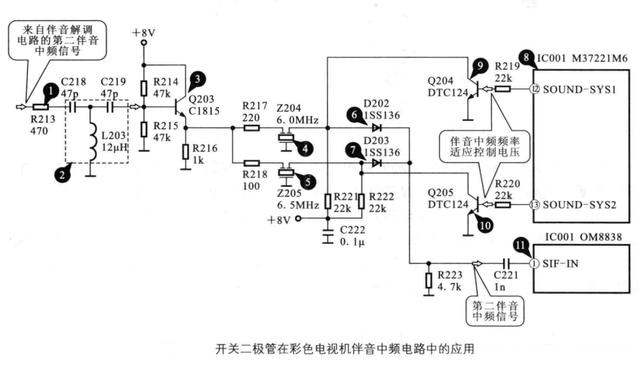

不同国家或地区电视信号中的第二伴音中频信号的频率不同,电路中利用开关二极管进行选择。去伴音通道的信号经R213后,经C218,L203,C219组成的高通滤波器,抑制视频图像信号,再经缓冲放大器Q203放大后,再经过第二个半音中频的陶瓷滤波器(带通滤波器)Z204 6.0MHz,Z205 6.5MHz送到第二伴音信号切换开关二极管D202,D203的正极,两个开关二极管的正极分别由微控制器IC001 M37221M6通过两个晶体管Q204,Q205进行控制,当接收PAL-D/K电视节目时,IC001的12脚输出高电平,使Q204导通。D202正极为低电平呈反向偏置状态,Z204带通滤波器的输出被阻断,而D203呈正向偏置而导通。Z205的第二伴音中频通过开关管D03送到IC201 QM8838的1脚,进行限幅和FM解调,从而解出伴音音频信号。

壹芯微科技针对二三极管,MOS管作出了良好的性能测试,应用各大领域,如果您有遇到什么需要帮助解决的,可以点击右边的工程师,或者点击销售经理给您精准的报价以及产品介绍
