二极管判断工作状态

1、一般来说常见的二极管的反向击穿电压一般在40V以上，高的可达几百伏至上千伏，而且在伏安特性曲线反向击穿的一段不陡，即反向击穿电压的范围较大，动态电阻也比较大。

VD截止，Uo=3V。

过程：假定VD截止，则其阴极为6V，阳极为3V，二极管承受反向电压，截止。输出电压Uo=3V。

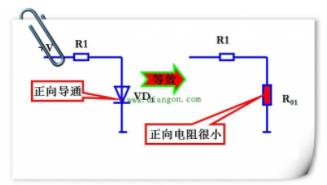

二极管的工作状态

2、对于稳压管，当反向电压超过其工作电压Vz(亦称齐纳电压或稳定电压)时，反向电流将突然增大，而器件两端的电压基本保持恒定。对应的反向伏安特性曲线非常陡，动态电阻很小。稳压管可用作稳压器、电压基准、过压保护、电平转换器等。

VD1截止，VD2导通，假定VD1，VD2为理想二极管，则输出电压Uo=0V

过程：假定VD1，VD2截止，则VD1阴极6V，阳极-12V，反压，截止。VD2阳极0V，阴极为-12V，正向电压导通，假定二极管理想，无压降，则其阴极为0V，VD1仍承受反压，维持截止状态。最终输出电压被VD2短路，输出0V。

二极管的电路输出

3、两者的工作状态就不同，稳压管通常在反向击穿状态下工作，而二极管一般在正向电压下工作。

VD1导通，VD2截止，假定二极管理想，则输出电压Uo=-3V。

过程：假定VD1，VD2截止，则VD1阴极-3V，阳极+12V，导通，其阳极被嵌位在-3V，由此VD2阳极-3V，阴极0V，反压截止。输出电压Uo=-3V。

二极管的工作状态判断
