二极管的都存在正向导通电压,比如发光二极管1.8~3.2ⅴ、硅管0.5~0.7ⅴ、锗管0.3~0.5v等。低于这个电压既为截止状态。
当我们把二极管串联在电路中,正向导通电压就是这个二极管的降压值。但这个导通和截止并非开关状态而是有一个渐变的过程。比如某蓝色发光二极管的电压为3.2v,实际上从2.4v开始就有微弱的电流通过,随着电压升高电流也在变大,当达到额定电流20mA时电压正好是3.2v,我们把这个3.2v称为vF值,也就是平时讲的工作电压。

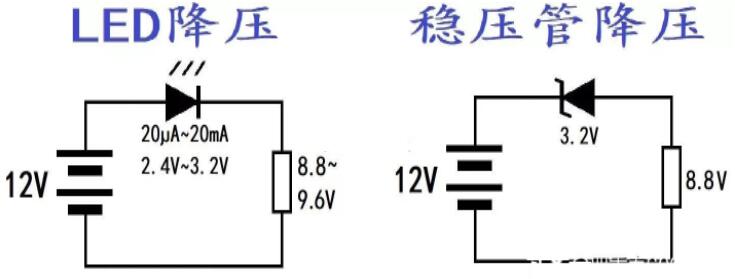

如果用这个蓝光二极管来降压,其降压值如何来萛呢?这要看电流的大小?当通过电流是μA级的时候,二极管的压降约为2.4Ⅴ,电流增至20mA,压降也会上升到3.2v。
由此可见普通二极管降压并非是一个很精确的值,主要原因就是它是正向导通曲线不够陡峭。为此人们发明了稳压二极管,不过它是在反向击穿状态下工作的。

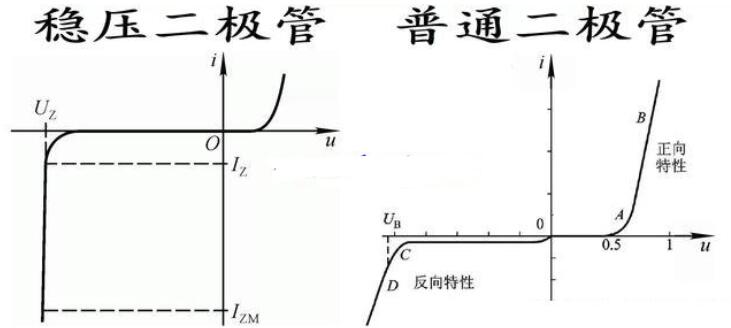

从图中可以看出,稳压二极管的反向导通曲线非常陡峭已接近直角。也就是说当电流从Ⅰzm至lz变化时电压基本不变,这就获得了很好的降压效果。
