二极管的种类：

形形色色的二极管

二极管种类有很多，因为常见的半导体材料有硅和锗，所以二极管从所用的半导体材料来分，可分为锗二极管（Ge管）和硅二极管（Si管）。

二极管从结构上就是一个PN结，按内部结构可以分为点接触型二极管、面接触型二极管及平面型二极管。关于它们的技术工艺，请参考有关二极管的资料，但从名称上来讲，点接触型二极管只允许通过较小的电流，适用于高频小电流电路，如收音机的检波等。面接触型二极管的PN结面积较大，允许通过较大的电流，主要用于把交流电变换成直流电的“整流”电路中。平面型二极管是一种特制的硅二极管，它不仅能通过较大的电流，而且性能稳定可靠，多用于开关、脉冲及高频电路中。

根据二极管的用途，可分为检波二极管、整流二极管、稳压二极管、 开关二极管、隔离二极管、肖特基二极管、发光二极管、硅功率开关二极管、旋转二极管等。

二极管的导电特性：

在许多书上，一直在讲二极管的伏安特性，即二极管两端电压（电压单位为伏）与通过二极管电流（电流的单位为安）之间的关系曲线。但是很多是纯理论的知识，本站给出比较实际的解释说明：

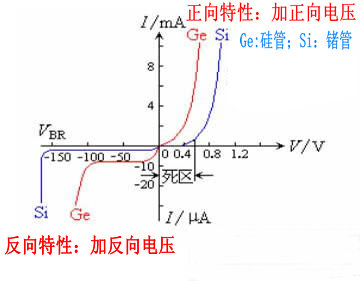

二极管的伏安特性曲线

1　二极管的正向特性：

二极管加上正向电压图

当二极管的阳极（P区）接电源的正极（高电位），二极管的阴极（N区）接电源负极（低电位），称为二极管正向偏置。

设外加电压U是可以调整的，当外加电压小于0.5V（对于硅管）时，二极管处于截止状态，电路基本没有电流。这个电压称为二极管的死区电压，对于硅管，死区电压为0.5V，对于锗管，死区电压为0.1V。

当外加电压大于死区电压0.5V（硅管）后，二极管正向导通，此时二极管存在着正向压降，对于硅管，正向压降约为0.6V，即电阻R上电压UL比电源电压U小约0.6V，而用电压表测量二极管电压UD约为0.6V。

当二极管正向导通后，流过电阻R的电流为电阻端电压UL与电阻R的比值。二极管相当于一个闭合的开关，只是存在着一个约0.6V的电压降（对于硅管）。

注：锗管的正向电压降为0.2V－0.3V，所以，若比较电压降，锗管的性能比硅管好。

2　二极管的反向特性：

二极管加上反向电压图

当二极管的阴极（N区）接电源的正极（高电位），二极管的阳极（P区）接电源负极（低电位），称为二极管反向偏置。

二极管外加反向电压时，二极管处于截止状态，此时，通过电阻R只有很小的电流，这个电流称为漏电流，这人反向的漏电流越小越好。

当外加电压U达到一定时，通过电阻R的电流突然增加，此时，二极管处于击穿状态。这个电压称为反向击穿电压。用UBR表示。反向击穿有两种类型：

（1）电击穿：PN结未损坏，断电即恢复。

（2）热击穿：PN结烧毁。

电击穿是可逆的，反向电压降低后二极管仍恢复正常。因此，电击穿往往被人们所利用，如稳压管。而热击穿则是电击穿时没有采取适当的限流措施，导致电流大，电压高，使管子过热造成永久性损坏。因此，工作时应避免二极管的热击穿。

二极管的主要参数

依据二极管的工作特性和工作状态，二极管的主要参数有：

1　最大整流电流：当二极管处于正向导通状态时，允许通过的最大平均电流。在使用中，若二极管正向导通通过的电流过大，可能造成二极管的损坏。

2　最高反向工作电压：指二极管运行时允许承受的最高反向电压。

3.　反向漏电流：二极管加上反向电压截止时，存在的漏电电流大小。

4.　最高工作频率：此参数主要由PN结的结电容决定，结电容越大，二极管允许的最高工作频率越低。
