二极管包络检波电路原理解析

返回列表来源:壹芯微 发布日期 2023-09-15 浏览:-

二极管包络检波电路原理解析

什么是检波电路?

从高频调幅信号中取出原调制信号的过程成为振幅解调,或振幅检波,简称检波。检波电路的特点是检波效率高、失真小、输入电阻较高。

检波电路主要分为包络检波电路、同步检波电路。前者的检波输出电压直接反映高频调幅信号的包络变化规律,适用普通调幅波的检波。后者适用三种条幅博的检波,但通常用于解调DSB、SSB。

二极管包络检波的工作原理

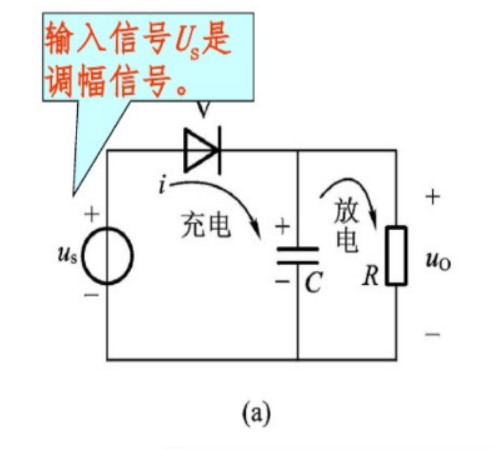

二极管包络检波电路的工作原理如图所示:



它要求输入信号的幅度在0.5V以上,为大信号检波器。

当满足Usm》0.5V,RC》》(1/Wc),R》》rD时,可认为U0约等于Usm。

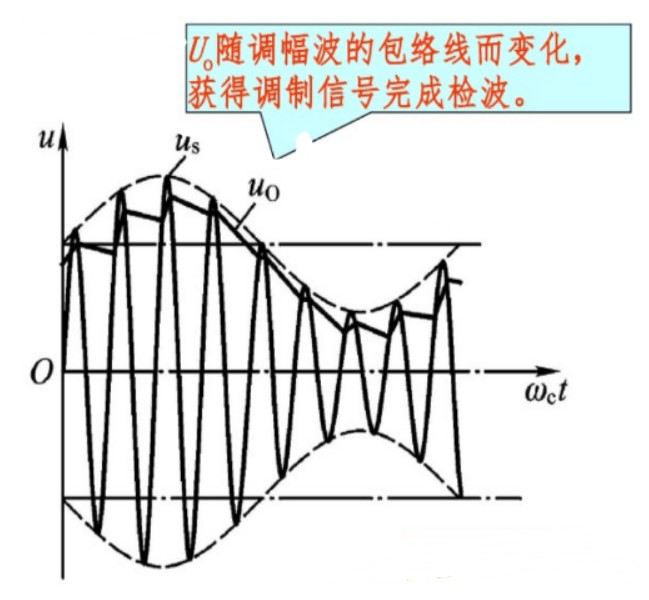

而U0的大小与输入电压的峰值接近相等,所以二极管包络检波电路也叫作包络峰值检波器。

二极管包络检波电路是一种常用的信号检波电路,它可以将高频信号转化为低频信号,并将其用于检测、测量等应用中。其原理如下:

当高频信号经过二极管后,由于二极管具有非线性特性,只有正半周的信号能够被导通,而负半周的信号则被截止。这样就形成了一个类似于整流器的作用,使得高频信号被转化为低频信号,即信号的包络。

接下来,通过一个低通滤波器(通常是一个RC滤波电路)将转化后的信号进行滤波,去除其中的高频成分,留下低频包络信号。这样就得到了一个与原信号包络相同、频率较低的信号。

由于二极管包络检波电路具有简单、高效、低成本等优点,被广泛应用于无线电通信、广播、雷达、测量仪器等领域。需要注意的是,在实际应用中,还需要考虑二极管的偏置电压、工作点等参数,以确保电路的稳定性和精度。
