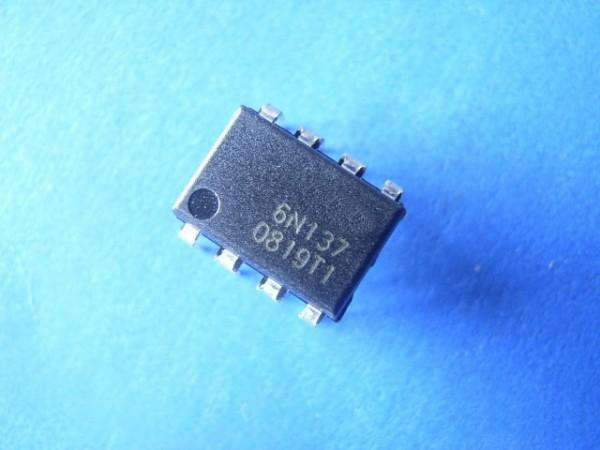

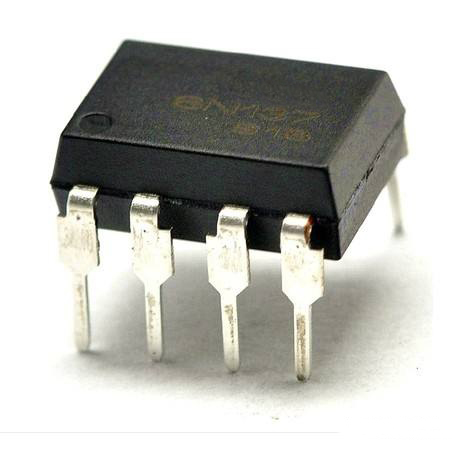

电子元件6N137直插光耦基础知识介绍
在电子元件中,有一个分类称为光耦,即光耦合器,是以光为媒介传输电信号的电子元器件。型号6N137是一款用于单通道的高速光耦合器,它的内部由一个850nm波长AlGaAsLED和一个集成检测器组成。其中的集成检测器则由一个光敏二极管、高增益线性运放,以及一个肖特基钳位的集电极开路的三极管组成。
如此精密二复杂的电子元件6N137,具有温度、电流、电压补偿功能,高的输入输出隔离,LSTTL/TTL兼容,5mA的极小输入电流。关于6N137的相关特性功能,还是来听听壹芯微怎么讲。
电子元件6N137特性:
①转换速率高达10MBit/s;
②摆率高达10kV/us;
③扇出系数为8;
④逻辑电平输出;
⑤集电极开路输出;工作参数:最大输入电流,低电平:250uA 最大输入电流,高电平:15mA 最大允许低电平电压(输出高):0.8v 最大允许高电平电压:Vcc 最大电源电压、输出:5.5V 扇出(TTL负载):8个(最多)工作温度范围:-40°C to +85°C
典型应用:高速数字开关,马达控制系统和A/D转换等。
电子元件6N137电气参数:
最大输入电流,低电平:250uA
最大输入电流,高电平:15mA
最大允许低电平电压(输出高):0.8v
最大允许高电平电压:Vcc
最大电源电压、输出:5.5V
扇出(TTL负载):8个(最多)
工作温度范围:-40°C to +85°C
典型应用:高速数字开关,马达控制系统和A/D转换等。
电子元件6n137作用:
A、在开关电路中,往往要求控制电路和开关之间要有很好的电隔离,对于一般的电子开关来说是很难做到的,但用它却很容易实现,所以6n137具有电隔离作用。
B、用于双稳态输出电路,由于可以把发光二极管分别串入两管发射极回路,可有效地解决输出与负载隔离地问题。
C、构成各种逻辑电路,由于其抗干扰性能和隔离性能比晶体管好,因此,由它构成的逻辑电路更可靠。
D、应用于数字电路,可以将脉冲信号进行放大。
E、应用于高压控制,取代变压器,代替触点继电器以及用于A/D电路等多种场合。
所以,6n137具有抗干扰、电隔离、信号放大等重要作用。
电子元件6n137工作原理:
由信号阴阳两级输入,发光二极管发光,经片内光通道传到光敏二极管,反向偏置的光敏管光照后导通,经电流-电压转换后送到与门的一个输入端,与门的另一个输入为使能端,当使能端为高时与门输出高电平,经输出三极管反向后光电隔离器输出低电平。当输入信号电流小于触发阈值或使能端为低时,输出高电平,但这个逻辑高是集电极开路的,可针对接收电路加上拉电阻或电压调整电路。
