电子体温计中的NTC热敏电阻型号要怎么选择

电子体温计由NTC热敏电阻器、MCU、LCD显示器、纽扣电池等元器件组成，电路简单，用途广泛，目前已经取代传统的水银体温计，广泛用于医疗、卫生、居家、旅游、环境监测等场景。

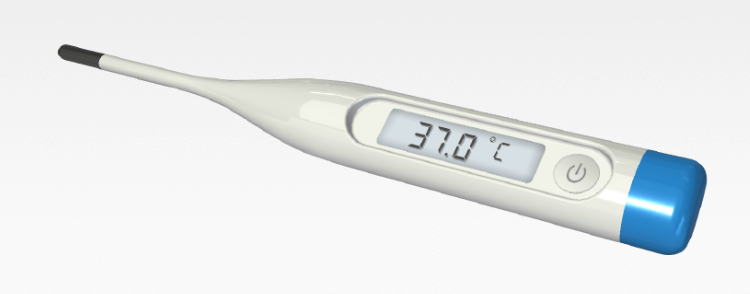

经济实用，使用方便的电子体温计

除了不含水银和读数直观方便外，电子体温计测量时间短，测量精度高，还具有记忆和蜂鸣提示功能。这是由于电子体温计使用了一种称作“NTC热敏电阻器”的敏感元件。

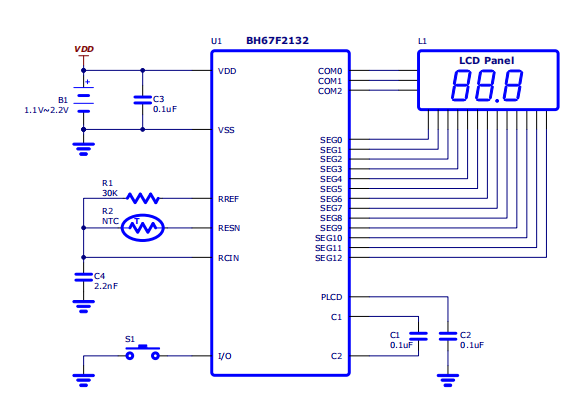

电子体温计的电路构成

在电子体温计中，NTC热敏电阻器主要用于感应被测量物体的温度，并通过补偿后以数字方式显示出来，或以语音方式播放出来。其中，热敏电阻器器（NTC）是一种负温度系数热敏电阻，器电阻值随温度的升高而降低。在最常用的温度感测电路中，一个热敏电阻和一个电阻器串联连接，并施加以恒定电压（Vin），这被称为恒定电压驱动。

电子体温计的核心元件是NTC热敏电阻器

在本案例中，BOM清单共包括10个元器件，分别是：LCD显示器、BH67F2132 MCU、微动开关、纽扣电池、3个0.1nF铝电解电容器，1个2.2nF铝电解电容器，1个30k电阻器和1个用以感测温度的NTC热敏电阻器。

NTC热敏电阻型号的选择

本案例属于低电压电子体温计，MCU可以采用台湾胜群半导体公司（Holtek Semiconductor）的专用MCU BH67F2132。该MCU芯片使用Flash架构，提供多种灵活的功能和特性，方便生产调试、标定和存储数据。由于内建EEPROM、LCD Driver、EL Carrier、RC型ADC，该方案相较于传统方案省去了许多外部零件。

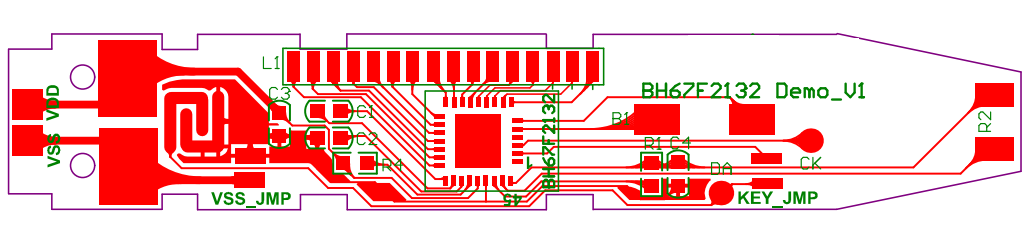

低电压电子体温计PCB布线图

作为感测被测物体表面温度的核心元件，NTC热敏电阻器的选择非常关键。热敏电阻器的电阻值与温度之间不是线性关系，因此需要仔细查对厂家提供的数据手册，特别是R-T对照表。

有些厂家提供有B值，这是反应温度与阻值的变化率的一个参考数值。由于B值只针对每款热敏电阻的某区间参数，只反应此热敏电阻的部分特性，并非元器件固有的电性能参数，工程师在设计开发时可作为参考，具体选型时一定要以厂家提供的R-T对照表，以及R-T曲线为准。
