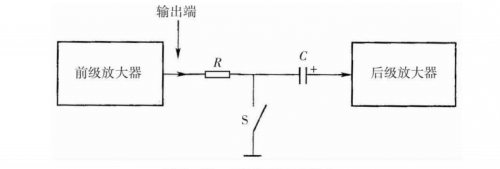

（1）隔离电阻电路之一

当开关S处于图示断开位置,这时从前级放大器输出的信号通过电阻R和电容C加到后级放大器电路的输入端，完成信号从前级电路的传输过程。

当开关S处于接通状态,这时前级放大器输出的信号通过R被开关S短路到地,而无法加到后级放大器电路中。

隔离电阻R的作用是防止在开关S接通时,将前级放大器电路的输出端对地短路,而造成前级放大器电路的损坏。

如果没有电阻R,S接通时就相当于将前级放大器电路的输出端对地短路,这相当于一个电源短路，会损坏前级放大器电路。

在加入R后,当开关S接通时,前级放大器输出端与地线之间接有电阻R,R是前级放大器的负载电阻,可以防止前级放大器电路输出端对地的短路。

（2）隔离电阻电路之二

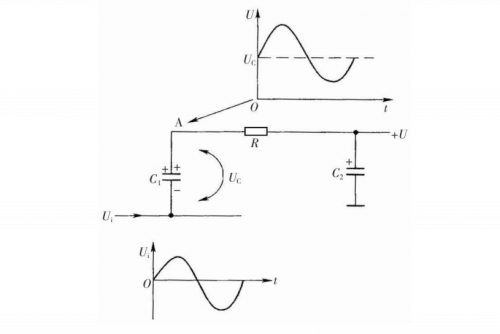

这是OTL功率放大器电路中的自举电路。电路中，R是隔离电阻，+U是直流工作电压，C1是自举电容，C2是电源滤波电容。

从上述电路分析可以知道,电阻R将电路中的A点与十U端隔离,使A点电压能够随输入信号电压Ui的大小变化而变化,没有R这样的隔离电阻,就不可能实现上述电路功能。
