电阻器实用电路之分流电阻电路介绍

返回列表来源:壹芯微 发布日期 2022-12-06 浏览:-

分流电阻电路是将电阻器与另一个电子元器件并联,让一部分电流通过电阻器,以减少流过另一个电子元器件的电流,减轻该电子元器件的负担。分流电阻电路根据参与并联的电子元器件不同而有许多种。

(1)分流电阻电路之一

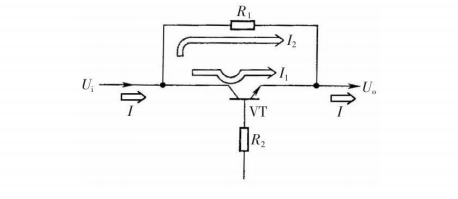

电路的工作原理:如果电路中没有分流电阻R,那么全部电流I都要流过三极管VT,这时有可能因为电流太大而使三极管VT烧坏。

在加入分流电阻R之后,电流I中的一部分I2流过电阻R,这样流过三极管VT的电流有所减小,而到达输出端的总电流并没有减小。电流I为流过三极管VT和电阻R的电流之和。

显然,接入的分流电阻R可以起到保护三极管的作用,这样的电阻R称为分流电阻,又称分流保护电阻。

(2)分流电阻电路之二

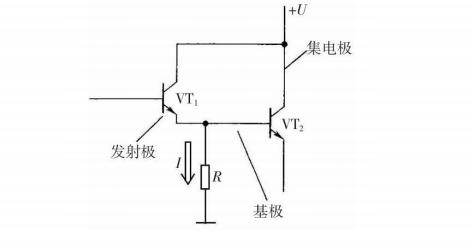

从图中可以看出,如果没有电阻R的接入,从三极管VT1发射极输出的穿透电流将全部流入VT2的基极,经VT2放大后,从发射极输出的穿透电流很大,而三极管的穿透电流受温度的影响大,对三极管稳定工作是十分不利的。为了减小复合管的穿透电流,采用了如图所示接入分流电阻R的方法。

电路的工作原理:电路中,接入电阻R后,VT1输出的部分穿透电流被R分流到地,减小了流入VT2基极的电流,达到了减小复合管穿透电流的目的,可稳定这两只三极管的工作。
