电阻器基础知识点

今天，我们来总结一下关于电阻器和电阻的基础知识教程部分的内容如下：

电阻基础知识

1.电阻的作用是限制流经电路中的电流。

2.电阻以欧姆为单位测量，并给出符号Ω。

3.Carbon，Film和Wirewound是所有电阻器的类型。

4.电阻器颜色代码用于识别小电阻器的电阻和容差额定值。

5.BS1852标准使用字母，用于识别大尺寸电阻。

6.公差是电阻器精度与其优选值的百分比度量，可用E6（20％），E12（10％），E24（5％）和E96（1％）系列公差值。

串联电阻

1.被串联在一起电阻所述要被连接系列。

2.串联电阻器具有流过它们的公共电流。

I总=I1=I2=I3....等等

3.串联电阻的总电路电阻等于：

串联电阻的总电路电阻公式

4.总电路电压等于所有单个电压降的总和。

Vtotal=V1+V2+V3....等等

5.串联电路的总电阻始终大于最高值电阻。

并联电阻

1.将其各自的端子连接到另一个电阻器或电阻器的每个端子的电阻器称为并联连接。

2.并联电阻在它们之间具有共同的电压。

VS=V1=V2=V3....等等

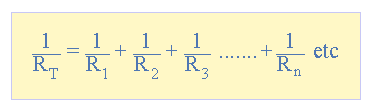

3.并联电路的总电阻等于：

并联电阻方程图

4.总电路电流等于加在一起的所有单个支路电流的总和。

我总=I1+I2+I3....等等

5.并联电路的总电阻始终小于最小电阻的值。

电阻额定功率

1.额定功率越大，电阻器散热的物理尺寸就越大。

2.所有电阻都具有最大额定功率，如果超过，将导致电阻过热并损坏。

3.标准电阻额定功率大小为1/8W，1/4W，1/2W，1W，和2W。

4.低欧姆值功率电阻器通常用于电流感测或电源应用。

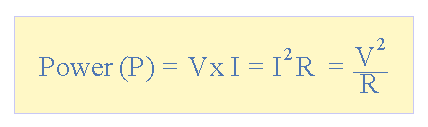

5.电阻的额定功率可使用以下公式计算：

电阻功率方程图

6.在交流电路中，在纯电阻器中流动的电压和电流总是“同相”，产生0°相移。

7.当用于交流电路时，电阻器的交流阻抗等于其直流电阻。

8.用于电阻器的AC电路阻抗表示为符号Z。
