在电路设计过程中，根据不同的需要，我们应该选择不同的电阻来调节特性和性能要求，比如你高电压，大电流和大功率的电路，我们就需要先用到特殊的电阻器来满足设计要求，下面我们来简单的讲解一下调节电阻的使用方法。

线性稳压器

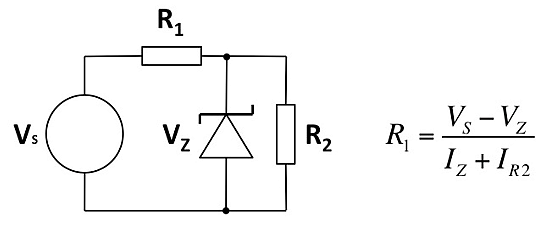

以下的电路是一个齐纳二极管为负载提供恒定稳压电源，电阻用以提供最小电流，以保持二极管处于击穿状态，提供负载电流。这种电路一般常用于功率低，供电电压和负载都稳定的电路，如果电流或电压突然变化，很可能会超过齐纳二极管的工作区间，一般来说，这种电路的电阻选择，只要符合额定功率和负载的功率，以及二极管的功率就可以了。

在电压不稳或者功率不稳的电源电路里，串联电路可以使用传输晶体管，来控制电流的稳定，并且降低电压的数值

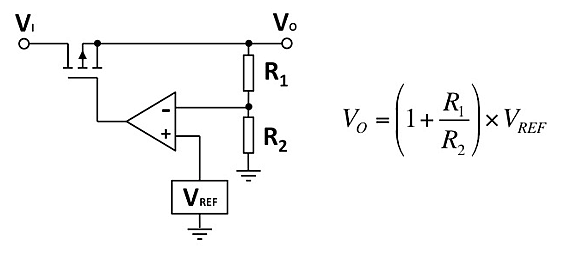

以下的电路通常使用ic或低压差稳压器来调节负载输入，有两个电阻形成分压，如果电路有固定输出，那么分压器就会与内部，对于其他元件可以在外部放置1到2个电阻。

开关电源

串联电路上的元件和负载都会消耗功率，线性电源的能效比会比较低，如果负载上升压增加，那么整个电路的效率就会进一步降低。为了提高效率，我们通常使用电源拓扑结构，开关电源（SMPS）采用未经调节的输入直流电压，并以高频率（10kHz至1MHz）进行切换。占空比决定整流和平滑后的直流输出电压。SMPS输出的调节也使用分压器，但是要调节开关频率和占空比。通过避免线性稳压器压降带来的损失，SMPS可实现高达95％的效率。由于高频变压器和滤波器/储能电容器尺寸要小得多，SMPS也可能比类似功率的线性AC-DC电源设计更紧凑。

SMPS的主要缺点是它要求必须有最小负载，空载状态可能会损坏电源。为避免这种情况，设计人员经常使用一个功率电阻作为假负载。如果主负载断开，该电阻器可以用于吸收最小的特定负载电流。当然，假负载电阻也会有功耗，从而影响整体电源效率，因此在选定电阻时需要考虑这个因素。规避该问题的另一种方法是当负载开路时在输出端使用分流电阻。出于安全目的，SMPS设计也会采用其它电阻器。低阻值、高功率电阻器通常可防止过压情况。而限流设计则可防止短路。

此类开关技术也可以用于DC-DC转换器设计，将直流电压的一个值调节为另一个值。降压转换器在工作原理上非常类似于前述的SMPS设计。升压转换器则使用电荷泵技术输出比输入端更高的电压。这两种技术都使用类似方法来调节输出电压并提供电路保护。

电阻器

1.放电电阻器主要功能是对电路中的电容器进行放电，在使用过程中和负载并联，电源关闭时，电容器保持充电状态，可能会对用户造成影响，所以需要放电，我们只要考虑两点因素，第一是高阻值，第二次能快速放电。

2.浪涌限制电阻器的储能电容器充电时可能引起的浪涌电流量。这些电阻通常阻值很低，并且与交流电源线串联。对于更高功率的电源，常常会使用负温度系数电阻器，电阻阻值和温度成反比，缺点是必须在工作时间要高温。有一种可能是用脉阻电阻器，这种电阻器的功率很小。

3.平衡电阻器用于在使用多个电源时调制负载电流，在并联电路设计中，使用多个转换器，有低功耗，节约成本的优点。但是这类电路，不能简单的把负载连接在一起，使用平衡电阻器可以很好的平衡各负载的输出。

4.高压分压器用于向调节电路提供反馈。这些电阻器通常还有其它次要作用，例如监测除颤器中的高压电源，以及为储能电容器充电并在期望的充电电平下关断电源。
