电阻器的符号-工作原理-类型及应用

电阻器

电阻器被认为是所有电子电路中使用最多和最重要的部件。看看电子领域的电阻器的工作原理，符号，类型和应用情况。

我们知道任何电子电路的基本思想都是电流。这也进一步分为两种 - 导体和绝缘体。导体允许电子流动，而绝缘体则不允许。但是我们想要通过它们的电量取决于电阻器。如果高压通过诸如金属的导体，则整个电压通过它。如果引入电阻器，则可以控制电压和电流的量。

因此，“阻力可以定义为某种东西让电流流过它的容易程度”。

导体的电阻低于绝缘体。电阻器用于控制电路的量被称为电阻。

什么是抵抗？

抵抗的定义是基于德国物理学家Georg Simon Ohm给出的欧姆定律。

欧姆定律指出，电阻两端的电压[V]与流过它的电流[I]成正比。在这里，它的阻力[R]是比例常数。

因此，V = I * R.

抵抗单位

电阻的SI单位是欧姆[?]。欧姆的较高倍数和亚数值是千欧[KΩ]，兆欧[MΩ]，毫欧等等。

因此，电阻可以定义为使1安培的电流流过电路所需的电压。如果电路需要100伏特来制作1安培流量，则电阻为100欧姆。

电阻器的符号

电阻器是2端子无源器件，符号如下。

电阻器的符号图

电阻器的工作原理

电阻器的工作可以用流过管道的水的相似性来解释。考虑允许水流过的管道。如果管道直径减小，水流量将减少。如果通过增加压力来增加水的力，则能量将作为热量消散。管道的头端和尾端的压力也会有很大差异。在该示例中，施加到水的力类似于流过电阻的电流。施加的压力可以与电压相似。

电阻串联和并联电路

可能存在两个或更多个电阻器应连接在电路中的情况。最简单的连接方式是串联和并联方式。

在串联连接中，电阻器将以串联路径连接，并且流过电阻器的电流将是相同的。电阻两端的电压等于每个电阻两端的电压之和。这是串联连接的电阻器图。三个电阻器R 1，R 2和R 3串联连接。总电阻R total由下式给出

R total = R 1 + R 2 + R 3

电阻串联和并联

在并联连接中，电阻器将处于并联路径中，并且跨每个部件施加的电压将是相同的。电阻两端的电流将等于每个电阻两端的电流之和。上图显示了电阻的并联连接。三个电阻器R 1，R 2和R 3并联连接。总电阻R total由下式给出

1 / R total = 1 / R 1 + 1 / R 2 + 1 / R 3。

因此，R total = R 1 * R 2 * R 3 / R 1 + R 2 + R 3

功率耗散在电阻器中

电阻的功耗由公式给出

功率，P = IA 2 * R = V * I = V 2 / R

第一个等式是从焦耳的第一定律得到的，而另外两个是从欧姆定律得到的。

电阻的类型

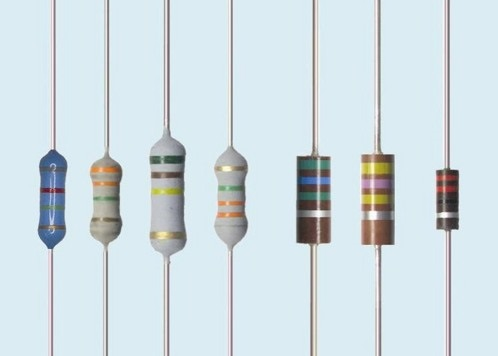

最常用的电阻看起来都一样。它们看起来像一个侧面有彩色条纹的小虫子。有许多类型的电阻可用。最常见的一种陶瓷棒由内部铜线缠绕而成。铜匝数和铜的厚度决定了元件的电阻。转弯越多，厚度越小，阻力越大。还有一些带有螺旋碳图案的电阻器，而不是铜绕组。这种电阻器用于制造较小值的电阻器。让我们仔细看看所有电阻器。

1. 绕线电阻器

带有铜线的陶瓷棒的电阻称为绕线电阻。这种电阻具有电感效应，因为它们具有铜绕组。即使导线以交替的反转状态缠绕在一起，也会产生电感。因此，使用不同类型的绕组。一种类型的绕组称为扁平薄成形器方法，其有助于在很大程度上减小线圈的横截面积。还有其他类型的绕组称为Ayrton-Perry绕组和双线绕组。一些线绕电阻器具有铝制外壳，因此它们可以连接到散热器，散热器散热。

2. 碳组合电阻器

它们是通常的电阻器，具有圆柱形的电阻元件。电阻元件是碳粉和陶瓷的混合物。借助树脂将该混合物保持在一起。该混合物嵌有线引线。然后将其连接到由铅制成的导线上。可以通过称为颜色编码的方法找到电阻器的值，该方法被涂在电阻器的外部主体上。

如果碳浓度增加，则组分的电阻降低。现在这种类型的电阻器并不常用。虽然这种电阻非常可靠，但它们的过热和过压特性并不那么可靠。

3. 碳膜

这种类型的电阻适用于在一定温度范围内工作的电路。通过在绝缘基板上沉积碳膜来制造电阻器。它们的工作温度范围为-55°C至155°C。电压范围从100伏到650伏不等，电阻从1Ω到10MΩ。

4. 薄膜和厚膜电阻器

这种类型的电阻器是现在使用的流行的表面贴装器件电阻器的主干。这些名称区分了将薄膜施加到圆筒上的方式。该

对于薄膜电阻器，使用真空沉积方法将电阻材料包括在绝缘基板上。这种类型的电阻器通常用于制造印刷电路板。这种类型的电阻器可以产生精确的电阻，因为可以控制其整个制造过程。

厚膜也以与薄膜相同的方式生产。但他们也有一些额外的化合物，如玻璃和丝网印刷液。

它们的温度范围和价格都各不相同。薄膜比厚膜更贵。

5. 金属膜电阻器

这种类型的电阻器是通过涂覆镍铬[NiCr]制成的。制作这种电阻的过程类似于薄膜电阻的过程。不同之处在于使用的化合物。

6. 电流表分流电阻

这是用于电流检测的最独特的电阻器类型。它有四个端子，用于毫欧和微欧范围。虽然它们用于测量小电流，但如果允许电流通过分流机构，它们也可用于测量高电流。通过这种机制，电流根据其上的电压降来测量。

分流机构由两个黄铜块组成。它们之间是低温合金电阻合金条。螺栓拧入块中的大螺栓形成电流连接。

还有其他类型的电阻，如引线排列电阻，栅极电阻等。还有可变电阻器，如抽头电阻器，金属氧化物变阻器（MOV）和应变计。

颜色编码

通过颜色编码找出电阻的值。电阻器的外壳上有一条颜色带。以下是确定电阻值的步骤。

1. 所有电阻器都有三个色带，然后是一个空格，然后是第四个色带。第四个颜色带是棕色，红色，金色或银色。

2. 要读取颜色，请将其转到左边三个连续颜色的位置，然后是空间和其余颜色。

3. 左边的前两个颜色表示该值的前两位数字。第三种颜色代表数字乘数。也就是说，它表示你必须将前两个数字相乘多少。因此，如果前三种颜色的电阻为棕色，黑色和红色，则电阻值为10 * 100 = 1000欧姆或1K。

4. 最后一个频段，在空格后表示电阻的容差。这表示电阻器的精度范围。因此，除了上面的三种颜色，如果第四种颜色是金色，则意味着你的公差在+/- 5％之间。因此，电阻的实际值可以在950欧姆和1K之间。

5. 还可以有五种颜色的电阻器。如果是这样，前三个表示数字，第四个表示乘数，第五个表示公差的百分比。这表明可以从5色电阻器获得更精确的电阻器值。

看看下面给出的颜色及其相关数字。

电阻器的颜色编码

电阻器的应用

虽然电阻会造成电力浪费，但它在我们的日常生活中有很多优点和应用。

1. 电阻是灯泡工作的主要成分之一。当电流通过灯泡的灯丝时，由于它的尺寸较小，它会变得非常热，因此会变亮。虽然这种机制浪费了大量电力，但我们不得不用它来获取光线。现在使用的灯比旧的荧光灯高效。

2. 类似的长丝工作是我们一些常用家用电器的主要成分，如电热水壶，电暖器，电淋浴，咖啡壶，烤面包机等。

3. 可变阻力的应用对我们也有帮助。我们的电视，收音机，扬声器等都是基于这个原则。
