电子管三极管阳极特性曲线图知识

电子管基础知识视频：胆机电路图分步骤详细讲解6N1+6P1胆机电路图第二部分功放电路

什么是电子管三极管阳极特性曲线，首先看看它的定义是什么：三极管阳极特性曲线是指栅极电压固定时，阳极电流随阳极电压变化的曲线。

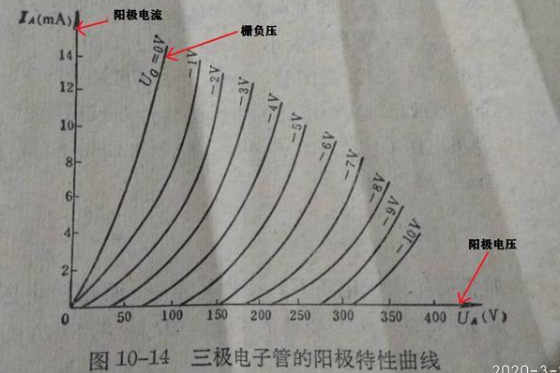

来看看下面这一个电子管三极管阳极特性曲线图：

红色箭头所指竖直方向数轴Ia就是阳极电流，水平方向数轴Ua就代表阳极电压，标有0V到-10V 的11条曲线Ug就是11各不同栅负压情况下，阳极电流随阳极电压变化的曲线，这些曲线就叫做电子管三极管的阳极特性曲线。

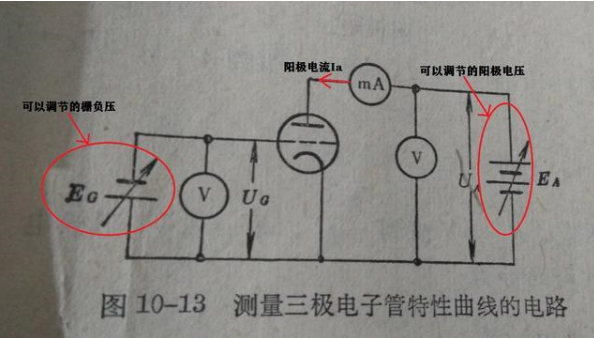

这个电子管特性曲线的测试方法如下图：

三个红色圈里面分别是Eg（栅极负压），Ea（阳极电压）和Ia（阳极电流）三个可变量。这三个量分别对应上一个图里面的三个变量。

其中在测试三极管阳极特性曲线的时候是指定Eg固定的。

三极管阳极特性曲线是电子管三极管特性曲线之一，是电子管重要的参数曲线。
