电阻的作用知识详解

返回列表来源:壹芯微 发布日期 2021-01-18 浏览:-

电阻的作用知识详解

电子产品中无一不需要用到电子元器件,电阻就是其中一种,它是一种线性元件,在电路中主要用途有:限流、降压、分压、分流、偏置等。今天我们起来学习一下电阻的相关知识。

电阻

1、参数识别:

电阻的基本单位是欧姆,通常用字母Ω表示。倍率单位有:千欧(KΩ),兆欧(MΩ)等。换算方法是:1兆欧=1000千欧=1000000欧

标注电阻的方法有3种,即直标法、色标法和数标法。

2、标注方法:

(1)数标法

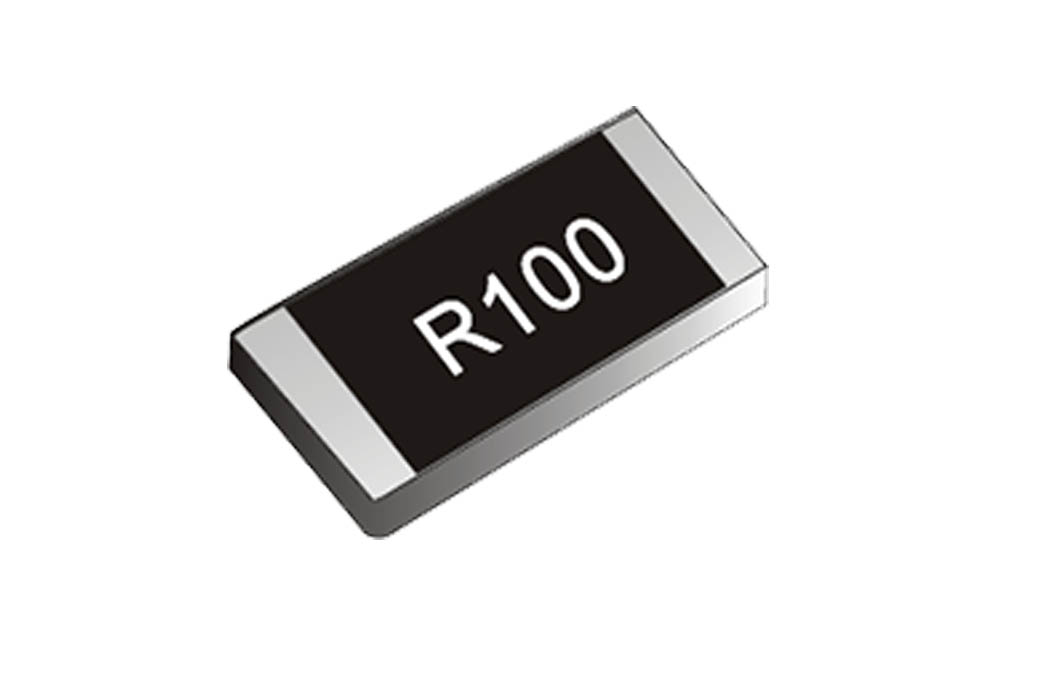

主要用于贴片电阻等小体积的电阻。

如:472 表示 47×100Ω(即4.7K);

104则表示100K;

8R2则代表8.2Ω,R代表小数点。

还有一种需要查E-96乘数代表码才能读出准确数值。

如:47E 表示47通过查代码得出301,E代表10000,所以47E代表3.01MΩ。

(2)色标法

色标法主要用于色环电阻等插件电阻。按色环数量通常分为四色环电阻和五色环电阻。通常使用四色环电阻,但五色环的电阻精度更高。

读数时,先确定色环电阻的最后一环。色环电阻的最后一环比其他环要粗,距离其他环更远。金环、银环是最后一环。

四色环电阻的前两位为有效数字,第三环代表倍率,最代表误差。

如红、黑、黑、棕(末环)代表20*1=20Ω,允许偏差±1%的色环电阻。

色标位置和倍率关系:
