电源转换器又称交流转换器，是变压器的一种．由于世界各国及地区的电力环境不同，民用电压也存在差异，各国电器的电压适用范围也不同．常见的有220V 电压和110V电压两种．下面给大家介绍一下“电源转换器怎么接线 电源转换器接线方法”

1、电源转换器怎么接线

变压器220变12v接线法，接线图如下所示。其中四个二极管组成一个整流桥，整流桥，负责把交流电变成直流电，原理就是利用了二极管的单向导电性，照着原理图就能连上，但是大家要注意二极管的正负极。

（图片来源于互联网）

2、电源转换器接线方法

输出端就接0、12V两根线，不过那是交流电，还需要经过整流、滤波才能分出正负极与放大器上的正负电源相接。一般交流12V经整流滤波后的电压至少在15V左右，要注意放大器要求的电压是多大，高1-2V没问题的，过高就会将功放烧的

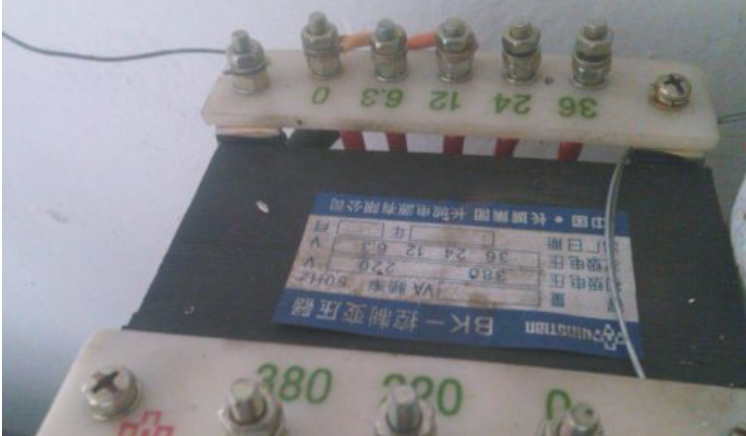

用万用表测量2根线的阻值，高阻值的2根线接220V，低阻值的接12V。另外大多数此类变压器，电源侧就一组端子，低压侧有36V24V12V几组出线。可以接电源后，低压侧用万用表测量指示电压为12V接线端子接线即可。

（图片来源于互联网）
