电源管理芯片的引脚定义是什么

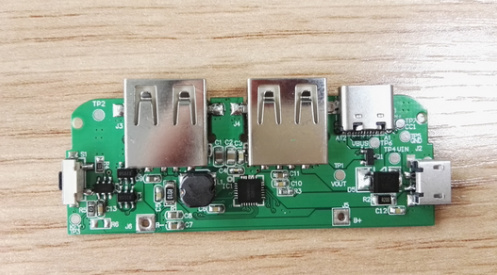

什么是电源管理芯片？

电源管理芯片（Power Management Integrated Circuits），是在电子设备系统中担负起对电能的变换、分配、检测及其他电能管理的职责的芯片.主要负责识别CPU供电幅值，产生相应的短矩波，推动后级电路进行功率输出。常用电源管理芯片有HIP6301、IS6537、RT9237、ADP3168、KA7500、TL494等。

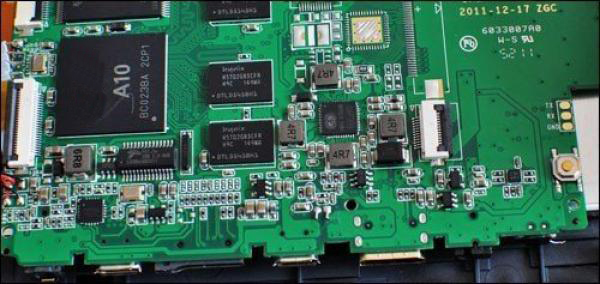

电源管理芯片应用范围有哪些？

电源管理芯片的应用范围十分广泛，发展电源管理芯片对于提高整机性能具有重要意义，对电源管理芯片的选择与系统的需求直接相关，而数字电源管理芯片的发展还需跨越成本难关。

当今世界，人们的生活已是片刻也离不开电子设备。电源管理芯片在电子设备系统中担负起对电能的变换、分配、检测及其它电能管理的职责。电源管理芯片对电子系统而言是不可或缺的，其性能的优劣对整机的性能有着直接的影响。

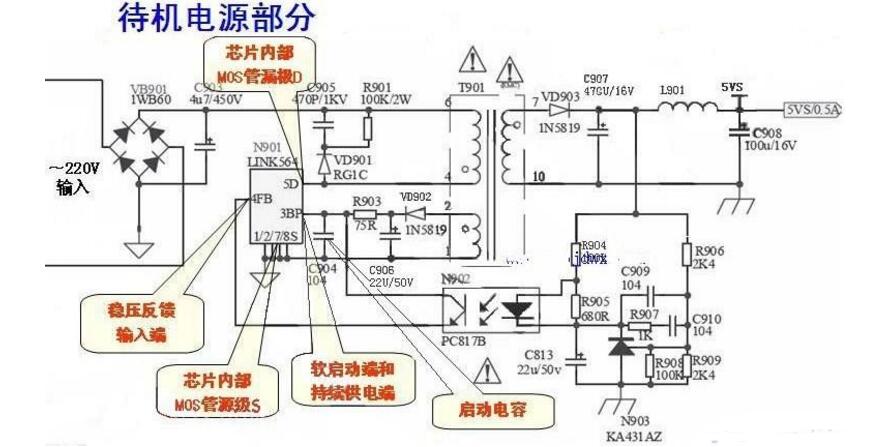

电源管理芯片引脚定义

1、VCC电源管理芯片供电

2、VDD门驱动器供电电压输入或初级控制信号供电源

3、VID-4CPU与CPU供电管理芯片VID信号连接引脚，主要指示芯片的输出信号，使两个场管输出正确的工作电压。

4、RUNSDSHDNEN不同芯片的开始工作引脚。

5、PGOODPGcpu内核供电电路正常工作信号输出。

6、VTTGOODcpu外核供电正常信号输出。

7、UGATE高端场管的控制信号。

8、LGATE低端场管的控制信号。

9、PHASE相电压引脚连接过压保护端。

10、VSEN电压检测引脚。

11、FB电流反馈输入即检测电流输出的大小。

12、COMP电流补偿控制引脚。

13、DRIVEcpu外核场管驱动信号输出。

14、OCSET12v供电电路过流保护输入端。

15、BOOT次级驱动信号器过流保护输入端。

16、VINcpu外核供电转换电路供电来源芯片连接引脚。

17、VOUTcpu外核供电电路输出端与芯片连接。

18、SS芯片启动延时控制端，一般接电容。

19、AGNDGNDPGND模拟地地线电源地

20、FAULT过耗指示器输出，为其损耗功率：如温度超过135度时高电平转到低电平指示该芯片过耗。

21、SET调整电流限制输入。

22、SKIP静音控制，接地为低噪声。

23、TON计时选择控制输入。

24、REF基准电压输出。

25、OVP过压保护控制输入脚，接地为正常操作和具有过压保护功能，连VCC丧失过压保护功能。

26、FBS电压输出远端反馈感应输入。

27、STEER逻辑控制第二反馈输入。

28、TIME/ON5双重用途时电容和开或关控制输入

29、RESET复位输出V1-0v跳变，低电平时复位。

30、SEQ选择PWM电源电平轮换器的次序：SEQ接地时5v输出在3.3v之前。SEQ接REF上，3.3v5v各自独立。SEQ接v1上时3.3v输出在5v之前。

31、RT定时电阻。

32、CT定时电容。

33、ILIM电流限制门限调整。

34、SYNC振荡器同步和频率选择，150Khz操作时，sync连接到GND，300Khz时连接到REF上，用0-5v驱使sync使频率在340-195Khz.35、VIN电压输入

36、VREFEN参考电压

37、VOUT电压输出

38、VCNTL供电

电源管理芯片的优势在哪里？

1、电子设备所具备的功能越多、性能越高，其结构、技术、系统就越复杂，传统的模拟技术电源管理IC满足系统整体电源管理要求的难度也就越大，价格也更加昂贵。数字控制器的核心主要由三个特殊模块组成：抗混叠(anti-aliasing)滤波器

2 、模数转换器(ADC)和数字脉冲宽度调制器(DPWM)。为了达到与模拟控制架构同等的性能指标，必须具备高分辨率、高速和线性ADC以及高分辨率、高速PWM电路设计。ADC分辨率必须能够满足误差小于输出电压允许变化的范围，所需的输出电压纹波越小，则对ADC的分辨率要求越高。同时，由于抗混叠滤波器以及流水线式或SAR模数转换器会引入环路延时，所以我们迫切需要高采样速率的模数转换器。模拟控制器对所产生的可能脉冲宽度存在固有的限制，而DPWM可以产生离散和有限的PWM宽度集。从稳定状态下的输出角度看，只可能有一组离散的输出电压。由于DPWM是反馈环路中的一部分，因此DPWM的分辨率必须足够高才能使输出不显示众所周知的极限周值。不显示任何极限周值所需的最少位数取决于拓扑、输出电压和ADC分辨率。同时，系统的环路稳定性由PI或者PID控制器来调整。
