硬件行业里面最主要的就是上电，供电，稳定工作。下面分享解说一个工作中常用的电源掉电检测电路，学习电路，加深理解。

上电

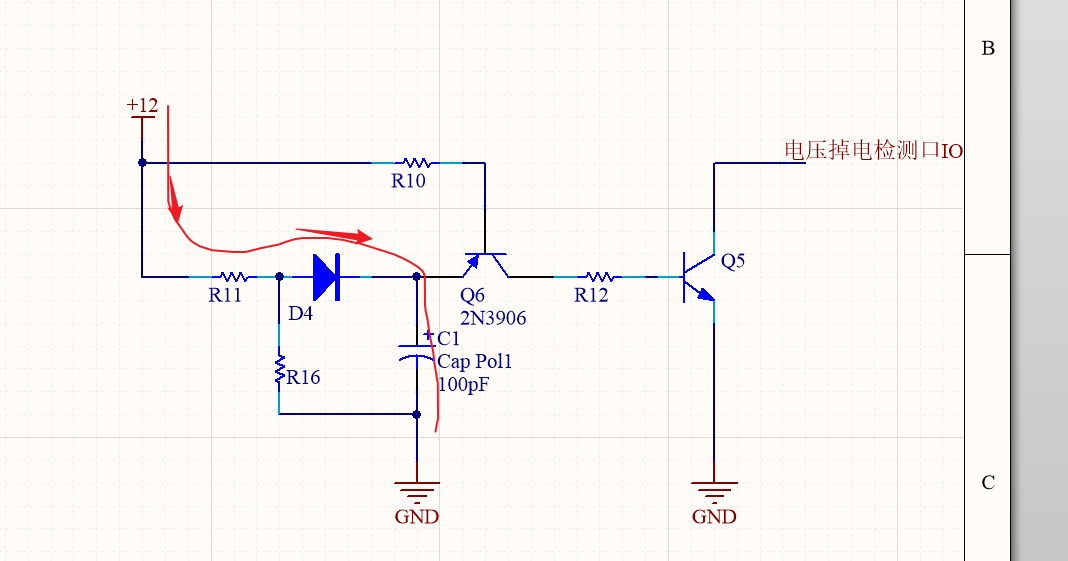

当电源打开以后，这个电源电压检测开始上电准备工作，12V电源供电，电流经过R11,D4,给电容C1充电。充电结束后，可以算出来这个电容的电压。充电结束后，利用电阻R11与R16的分压比关系，得出D4Z左边电压为R16/(R11+R16)*12=U1,因此电容电压为（U1-0.7）V左右。此时掉电检测口是高电平。

稳定检测

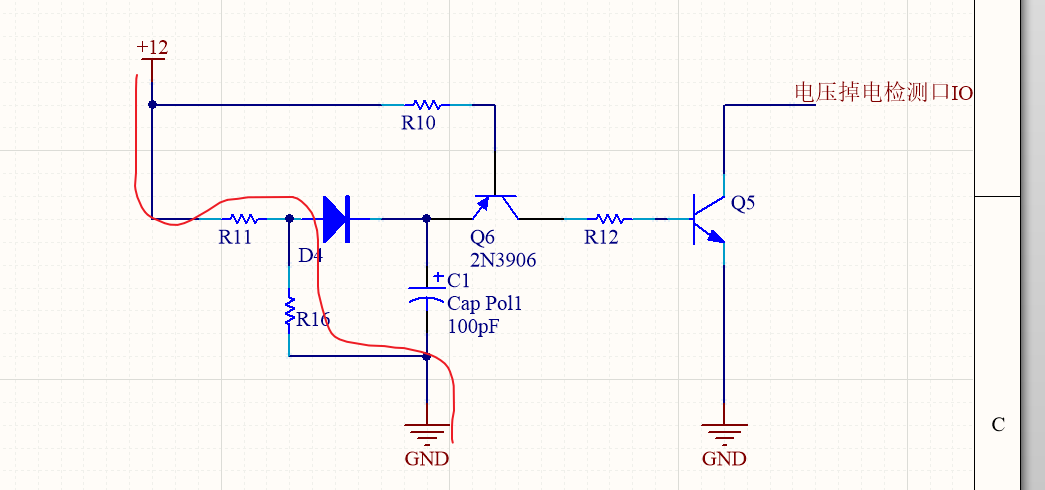

当电容充电结束以后，此电路处于一种稳定状态，电源稳定在12V,三极管Q6的基极也为12V,电容电压为R16/(R11+R16)*12-0.7V左右，由于Q6基极电压12V,比e极电压都高，因此Q6截止状态，进而Q5基极没有电压，因此Q5也为截止状态。

掉电检测

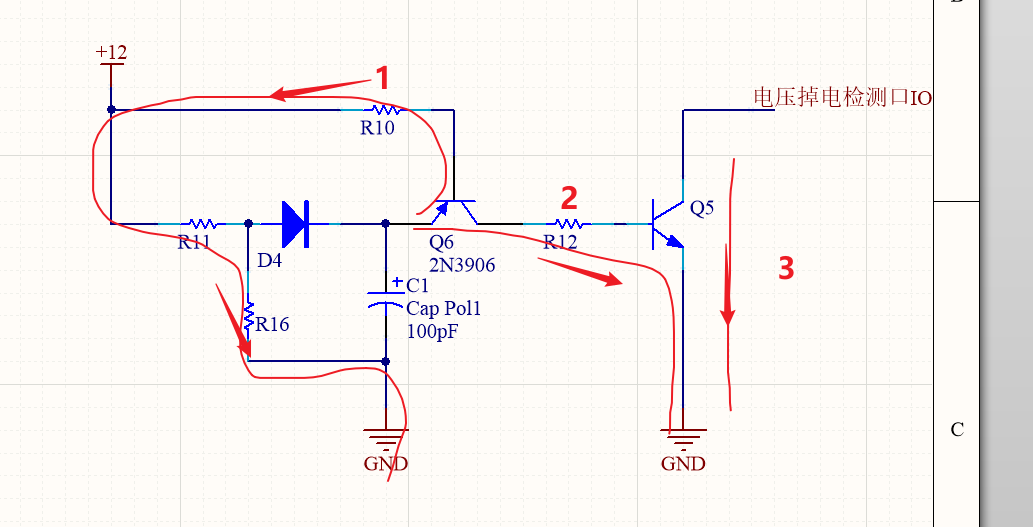

当电源失效掉电以后，掉到电源电压小于（电容电压-0.7）V后，Q6就会被打开，C1的电经过Q6的eb极,R10,R11,R16流入到地。当Q6打开后，电容的电有一部分会经过R12，Q5的be极流入地，此时三极管Q5便会被打开。电压检测口的高电平就会被拉到低电平，发出警报信号。
