单向晶闸管的工作原理与构成介绍

单向晶闸管也叫单向可控硅，它的英文缩写为SCR。由于单向晶闸管具有成本低、效率高、性能可靠等优点，所以被广泛应用在开关控制、可控整流、交流调压、逆变电源、开关电源等电路中。

单向晶闸管的工作原理

单向晶闸管是PNPN闪层结构，形成三个PN结，具有阳极人、阴极K和控制极G三个外电极。单向品闸管可等效为PNP， NPN两个晶体管组成的复合管，如图所示。

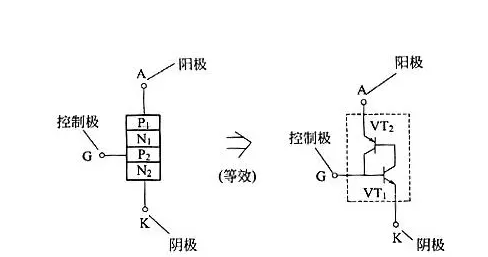

单向晶闸管原理图

在阳极A之间加上正电压后，晶闸管并不导通。只有在控制极G加上触发电压时，VT1、VT2相继迅速导通，并且互相提供基极电流维持晶闸管导通。此时即使去掉控制极上的触发电压，晶闸管仍维持导通状态，直至所通过的电流小于晶闸管的维持电流时，晶闸管才关断。

单向晶闸管的构成

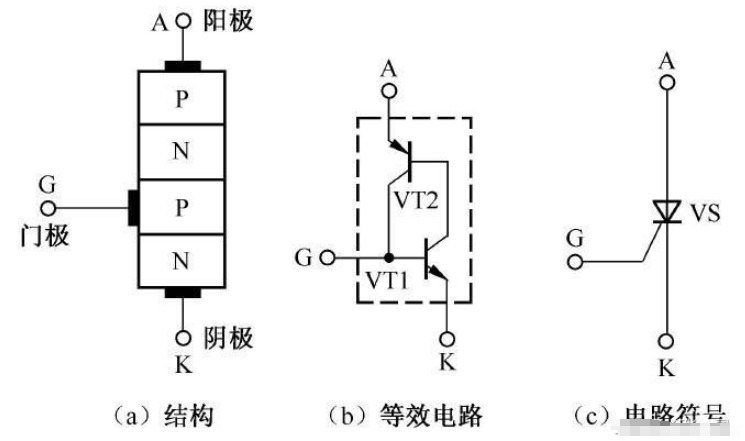

单向晶闸管的构成是由PNPN 4 层半导体构成，而它等效为2个三极管，它的3个引脚(电极)的功能分别是：G极为控制极(或称门极)、A极为阳极、K极为阴极。单向晶闸管的结构、等效电路和电路符号如下图所示。
