电容器串联及并联电容量有什么变化

在实际电路使用的时候，在很多情况下需要两个甚至多个电容器并联或串联，但并联或串联以后，电容的容量会发生变化，很多人不太会计算，今天就来详细写一篇文章，详细为大家介绍一下电容器串联或并联后，电容的容量会发生什么样的变化。

电容器串联和并联电容量有什么变化？

1、电容器的串联。

所谓电容器串联，指的就是两只或两只以后的电容器，在电路中头尾相连，如上图所示，如果使用串联的方式，电容器的总容量会减少，甚至总容量比容量最小的电容器的容量还要小。具体的计算公式如下：

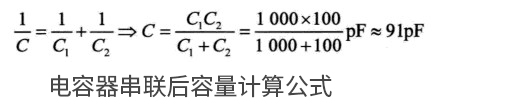

电容器串联后容量计算公式

我们示例中的两个电容器串联，一个是1000PF，一个是100PF，串联后的电容的实际容量约为91PF，比其中最小的一个电容的容量还要小一些。

当电容器串联时，容量小的电容器应尽量选用耐压大的，以接近或等于电路的电源电压为佳 ，因为当电容器串联在电路中时，容量小的电容器在电路中承担的电压比容量大的电容器承受的电压大得多。

2、电容器并联。

所谓电容器的并联，指的就是两只或两只以上的电容器头头相连、尾尾相连，如上图所录，电容器并联后容量计算就特别容易了，电容器并联后总容量增大，总容量等于所有电容器容量之和。具体的计算公式如下：

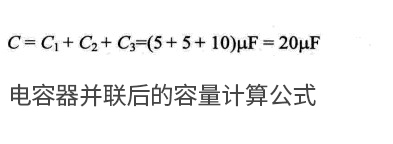

电容器并联后的计算公式

如上图我们的例子，计算后总容量为20UF。

特殊提醒：电容器并联后容量明显变大，但耐压以最小电容的耐压为准，如上图示例，三个电容的耐压就C1电容最小为6.3V，所以并联后的电容器两端的电压都不能超过6.3V，不然电容器有可能会损坏。
