电容降压整流电路和电流计算方式解析
电容降压整流电源电路通常用于低成本取得非隔离的小电流电源。输出电压一般为几伏到二三十伏，输出电流为几毫安到几十毫安，大多取决于所使用的稳压二极管。所能提供的电流大小与电容容量成正比。

图１　电容降压半波整流电路
电容降压电源采用半波整流时,每微法电容可得到电流(平均值)为:(国际标准单位)
I(AV) = 0.44*V/Zc = 0.44*220*2*Pi*f*C = 0.44*220*2*3.14*50*C = 30000C
= 30000*0.000001 = 0.03A = 30mA
如果采用桥式整流则可得到双倍的电流(平均值)为:
I(AV)= 0.89*V/Zc = 0.89*220*2*Pi*f*C = 0.89*220*2*3.14*50*C = 60000C
= 60000*0.000001 = 0.06A = 60mA

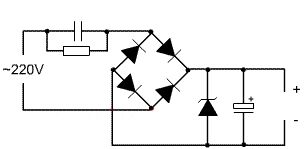

图２ 电容降压桥式整流电路
使用这种电路时,需要注意以下事项:
1. 未和220V交流高压隔离,请注意安全,严防触电!
2. 限流电容须接于火线,耐压要足够大(大于400V),并加串防浪涌冲击兼保险电阻和并放电电阻.
3. 注意稳压二极管功耗,严禁稳压二极管断开运行.
