电容及电感在交流电下会不会产生电流的热效应 我们仔细想想，在交流配电网的供电末端有一台电动机，它的线圈可以理解为电感，它如何与电源也就是电力变压器交换无功功率？

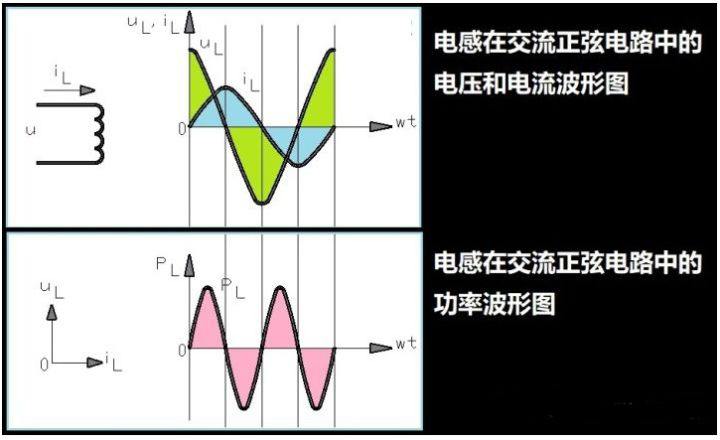

图1：电感在交流正弦电路中的电压、电流和功率波形图

我们知道，电感在交流正弦电路中，因为反向电动势的原因，它两端的电压与电流之间存在近90度的相位差。对于纯粹的感性回路，相位差就等于90度。

我们看图1：注意将功率波形图与电压、电流波形图对照，我们会发现电感在一段时间内从电源吸取功率，在另一段时间内又向电网回馈功率。如果不考虑电源与电感之间的导线电阻，则电感可以被认为是不消耗能量的。

下图是电容的情况：

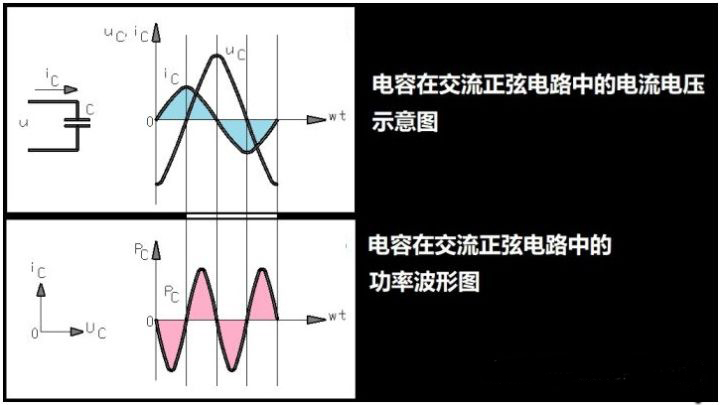

图2：电容在交流正弦电路中的电压、电流和功率波形图

从图2中我们看到，电容的情况与电感是类似的，差别只是电压与电流的相位差区别：一个是电压超前90度，一个是电流超前90度。

区别于电阻，我们把电感和电容与电源之间的功率交换，叫做无功功率，意思就是它们不消耗有功功率。但情况果然是如此吗？

导线的线路电阻我们在学习时可以不考虑，但在实际的配电系统中，由于电流规模很大，就必须考虑线路电阻了。

我们这样想：当电感和电容等无功负荷与电源交换无功功率时，对应的无功电流必然会流过两者之间的电缆。电缆上既有阻性负载产生的有功功率电流，也有电感/电容产生的无功功率电流，两者均会使得电缆发热。

我们把无功功率对应的发热叫做“无功功率交换引起的电缆有功消耗”，有点拗口的名词组合。

这就是题主谈到的热效应。

我们看下图：

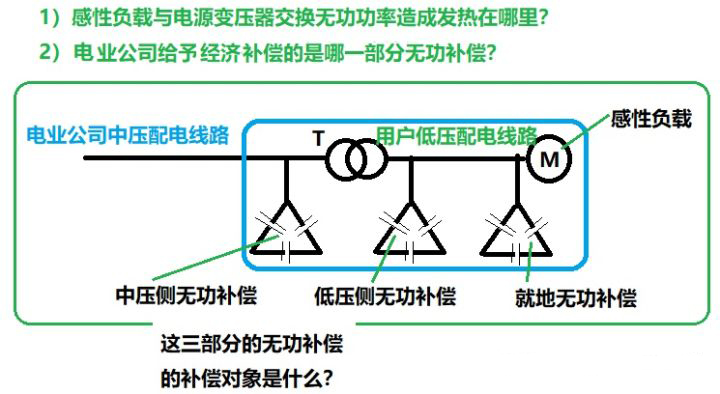

图3：无功补偿的位置关系

我们由图1和图2可以看到，电容与电感的相位差关系正好是反的。如果我们在电感的旁边并联合适的电容，岂不是就能部分地消除无功功率？

这就是无功补偿。不过，无功补偿的补偿电容，一定不能把功率因数cosφ补偿到等于1。为何？如果功率因数等于1，预示着此时电容与电感产生了谐振。对于实验室中小规模的电路来说，谐振不会产生什么特别大的影响，但对于大电流的供配电系统来说，这是灾难性的，系统会因为过电压而发生事故。

我们仔细看图3，图中的无功补偿有三处：第一处在电力变压器的中压侧，也即供电公司配电网的末端；第二处在电力变压器的低压侧，第三处在低压配电网的末端用电设备处。

对于第三处，我们已经知道它能减小电力变压器与用电负荷之间的电缆发热，所以这种无功功率补偿方式是最优的。我们把它叫做就地无功补偿。
