电容电阻二极管,三极管的小知识介绍

一、电烙铁和焊接

现在学生使用的电烙铁一般都是低功率的电烙铁，所以我们采用握笔法（就像握圆珠笔一样），在焊接电路时要注意问题：

1、焊接时要先对焊盘加热，然后在加上焊锡，当我们看到所溶解的焊锡大概能盖满焊盘时，再先撤去焊锡，最后才撤去烙铁。撤烙铁的方法是沿着器件的管脚，用手腕的力量往上挑起，焊接时候不能加热得太久，防止把电路板焊坏，使铜泊掀起。

2、烙铁不使用是要放于烙铁架，防止烧伤其他物品，如果长时间不使用的话，要切断电源，防止烙铁过于热，而使烙铁头氧化掉。

3如果器件管脚和电路板上的焊盘（铜泊）有生锈，要用砂纸或小刀去除铁锈，防止虚焊。由于夏天在制作时可能手上会比较多汗，所以尽量使自己不要去碰电路板上的焊盘。防止焊盘生绣。

4、焊接电路时，我们一般都把器件放于电路板的背面，然后在正面连线和焊接。

二、常见的元件使用

在制作过程中，首先应该认识元件及参数指标。具体也可参见[会员专区]中的[特别栏目]

（一）电阻

1、在制作电路之前，首先要弄清阻值，可以用色环辨认法（黑0、棕1、红2、橙3、黄4、绿5、蓝6、紫7、灰8、白9）或者万用表直接测量法（最好是使用万用表测量，比较精确）。

2、在焊接电位器时，必须根据电路图看清是两端可调还是三端可调。

3、本次制作类还用到特殊电阻：光敏电阻，其电阻值随外界光照强弱变化而变化的元件，光越强阻值越小，光越弱阻值越大。

（二）、电容

电容分为两种：

1、电解电容。电解电容有正负之分（长脚为正），在使用电解电容还要注意一个问题是，它有额定电压限制。电解电容在电路中有+号一端为正极。

2、瓷片电容（无极性）。

瓷片电容读法：104=10*10的4次方pF=0.1uF   相同的型号有103、102、224、223、222、474、473、472等。

直接标注：50、47、25、22、20、10、8、3、2，以pF为单位。

小于1的标注：0.47=0.47Uf。

3、在制作高频电路时，电容的排列、布局比较讲究。由于电路频率较高，电容排列绝对不能太紧凑。本次的制作类题目并没有涉及到高频部分。

（三）、二极管

二极管的分类大概有普通、整流、红外、发光、稳压、光敏、变容。

1、特性（单向导通作用），二极管有正负极之分，有白色的一端为负。

2、常见的整流二极管有IN4001—4004、IN4007、普通二极管有IN4148、大电流二极管有IN5401。

3、发光二极管点亮电压约为1.7V以上，允许通过的电流大约为几十mA，所以使用时要加1K左右的限流电阻。还要注意的是发光二极管长脚为正。

（四）、三极管

三极管的作用是电流放大作用，使用之前必须先测试三极管的型号（NPN、PNP）和它的b、e、c三脚（也就是基极、发射极、集电极）。三极管是电路中最主要的部分，所以在焊接是要非常小心。

部分三极管：1、低频小功率硅管9013（NPN），9012（PNP）

2、低噪声管9014（NPN）

 3、高频小功率管9018（NPN）

这次还有使用的三极管：9015（PNP）、8550（PNP）、8050（NPN）、8055、2N5551

（五）、三端稳压管

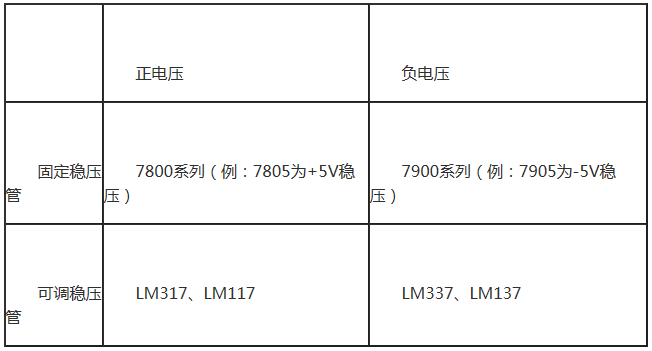

三端稳压管主要用于稳压电源方面，他的使用不作具体介绍，下面是两张关于三端稳压管的简单资料：（具体参数可以到图书馆查找）

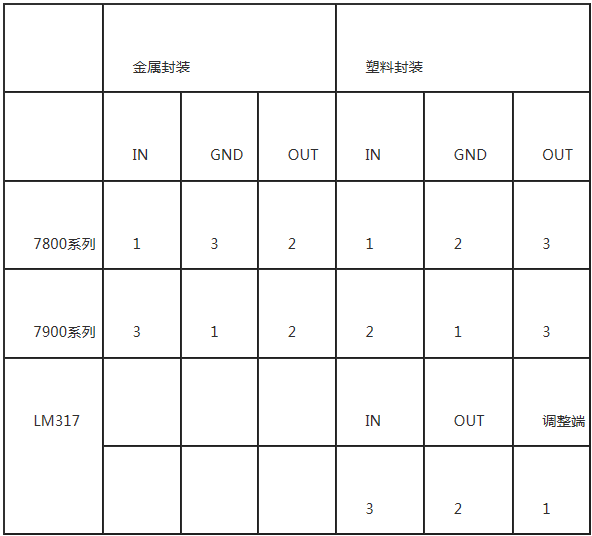

管脚说明：

（六）、集成块

1、集成块使用首先得查找管脚资料，电路图与芯片管脚必须正确对应（如有不清楚的可以到值班室咨询）。

2、集成块不能直接焊在电路板上，我们有分发管脚座，制作时只需把管脚座焊接在电路板上，等全部电路焊接完成，再把芯片插上去，进行调试。

3、管脚座上的凹槽得和芯片放置一样。
