电路图中电源和接地介绍

返回列表来源:壹芯微 发布日期 2023-03-17 浏览:-

电路图中电源和接地介绍
我们常见的电路图主要有两大类,一类是电气电路图,它属于强电电路;另一类是电子电路图,它属于弱电电路。那么以上两大类电路如果要正常工作必须要形成各自的回路,也就是说要有各自的VCC(电源)部分和GND(接地)部分。下面我就针对以上两大类电路来简单说说电源和接地的问题。

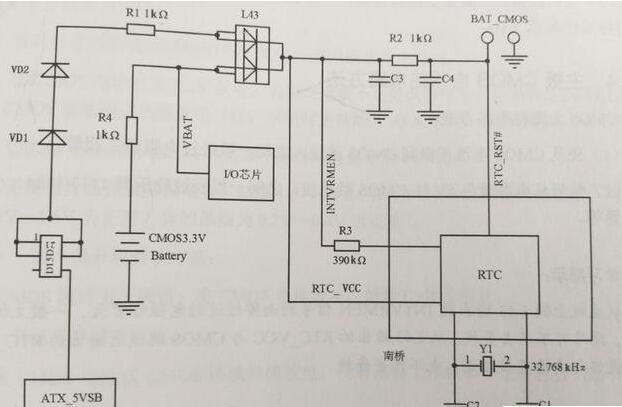

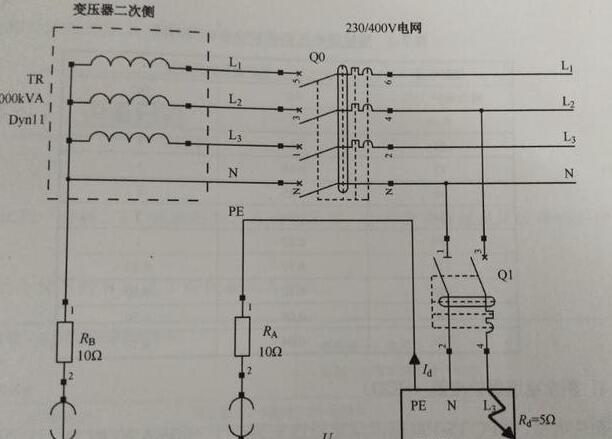

先说强电电路上的电源和接地问题,在强电电路中其电源一般用火线L(相线)表示,而地线相对比较复杂些,它可分为工作接地和保护接地两种,工作接地是为了使电路能正常工作,利用大地作为电流回路,一般用N表示;保护接地主要是为了预防人身触电的发生或者设备的安全而设置的,一般用PE表示;另外还有一种情况就是当用一根导线既作工作接地线用又作为保护线用的话我们就用PEN表示

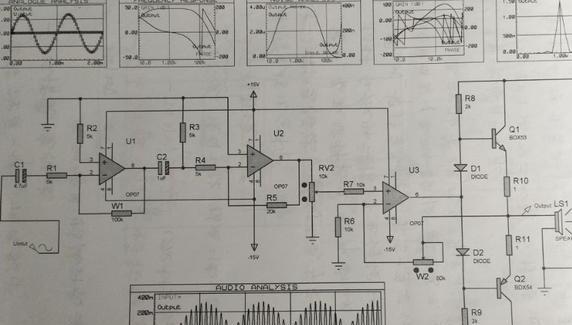

另一种就是在电子电路中的电源和接地的符号表示,这种情况相对比较简单,只是所用表示的符号有多种表示方法,除了正电源用VCC表示外,有时还用UCC、VDD、5VSB、3VSB等表示。只是后者表示正电源的具体数值;接地除了用GND表示外,另外还用VSS、USS、DGND(数字电路接地)、AGND(模拟电路接地)等来表示。

对于电源和接地的连接需要全面考虑,特别是接地的处理更要慎重,处理不好会使电子系统受到干扰。在电子电路中接地比较多,有数字地、模拟地、信号地等,我们不能简单地把它们统统接在一起,而是分类进行接地。比如交流地和信号地要分别连接,避免把两种接地行成闭环回路;还有就是在高频电子电路中,在进行接地连接时,最好要就近多点接地处理。这些不仅是为了系统能形成回路进行工作也是为了抗干扰进行处理的一种形式。所以接地在弱电电路中是十分重要的。
