电路分享：自举电路与SAR-ADC电路解析

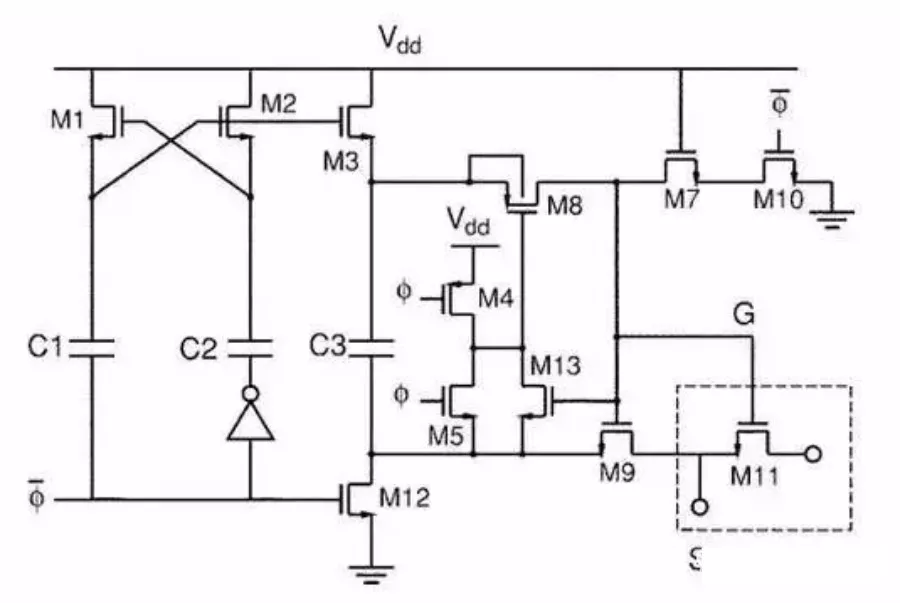

一、自举电路

此电路用在各种ADC之前的采样电路，可以让ADC实现轨到轨的输入，采样电路的工作电压超过Vdd，极大的减少了设置时间，而且几乎没有可靠性的问题。电路里没有任何一个器件是可以被减少或者改变位置的。此电路直接使得ADC的发展往前跃进了一大步，现在几乎成为了除ΔΣ之外各种ADC的标配，是历史上最经典的模拟电路之一。当然，电路原理也不是很好理解。

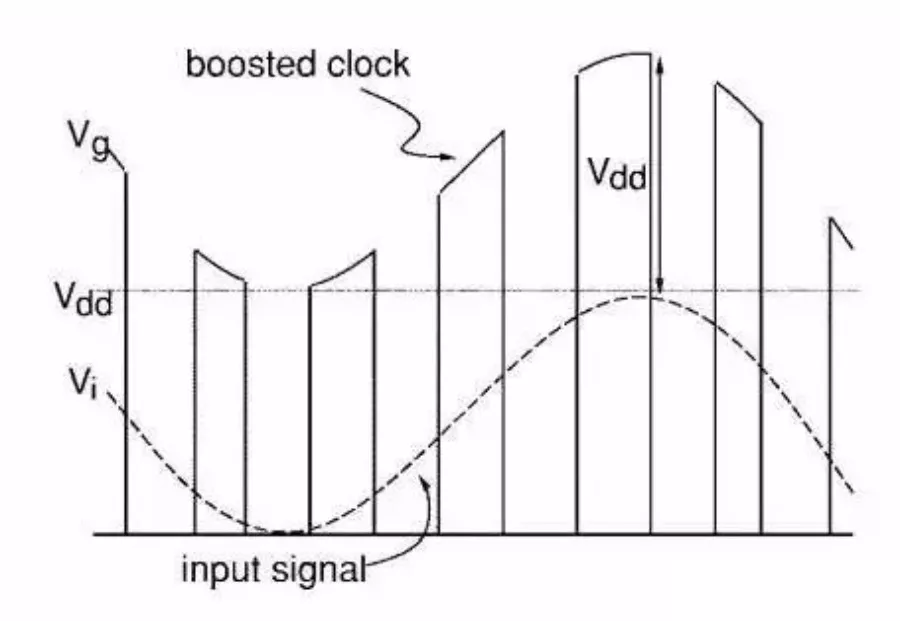

工作波形看起来比较舒服：

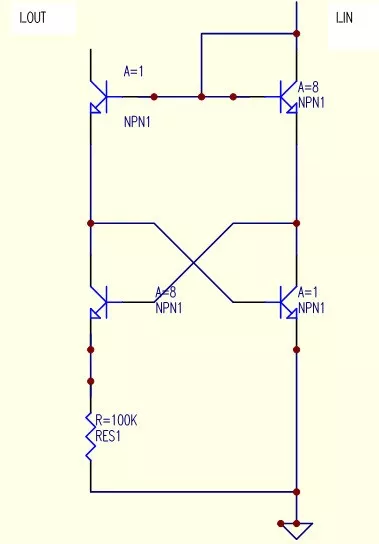

一个神奇的电流源

输入“任意”电流（合理大小的任意电流值），输出都大约是2*ln8*Vt/R。

二、SAR-ADC

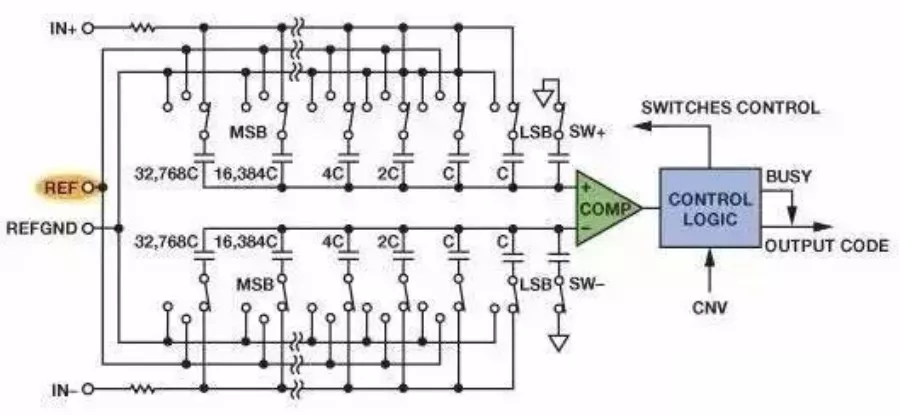

1、工作原理如下：

比较器会在每个时钟沿对电容上的电压和地作比较，由此来决定下一个电容是否接入电路，实质上就是用二分法来逼近某个未知电压。

2、电容端电压变化
