电路分享:三极管和二级管倍频电路原理

返回列表来源:壹芯微 发布日期 2023-07-22 浏览:-

电路分享:三极管和二级管倍频电路原理

01原理

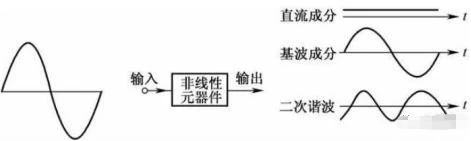

原理:原理当频率为交流信号,输入到非线性元件二极管三极管时,将原有正弦波信号将会产生直流、基波分量、二次三次高次谐波分量,再通过选频网络将需要的频率段选出,这样就能得到倍频想要的频段信号。

02二极管倍频

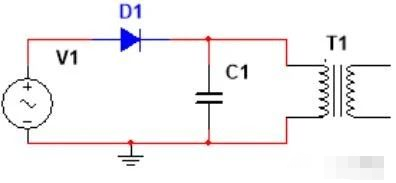

二极管倍频电路:在交流信号通过二级管时,二极管的通断会产生新的谐振频率信号,f、2f、3f等高次谐波。当选择3f为目标信号,那这些信号一起通过C1和T1形成选频电路时,对于3f信号来说该电路相当于一个很大的电阻,所以选频电路两端的变压器两端得到一个3f信号的高电压,其他信号则旁路到地,然后变压器上的3f信号,可升压或降压到次级输出到后端电路。

03三极管倍频

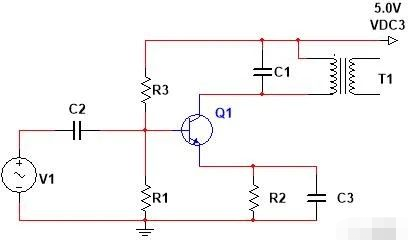

三极管选频电路:它与二级管选频网络原理类似,信号先经过电容到三极管的基极,这些信号再经过三极管放大后从集电极输出,利用三级管的通断,产生各种谐波。再通过C1和T1组成的并联谐振电路进行选频,将需要的2倍频或者3倍频等选出来,T1的初级线圈形成需要信号的高电压,最后通过变压器次级线圈输出给后端电路。
