电路分享：单端正向开关电源电路

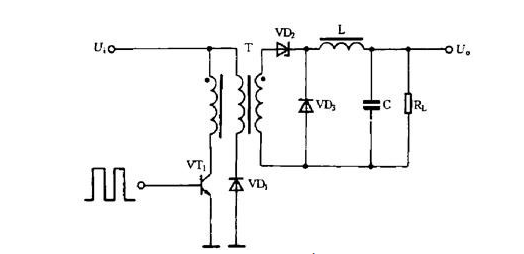

单端正向开关电源的典型电路如下图所示。该电路在形式上与单端反激式电路相似，但工作条件不同：

当开关管VT1打开时，VD2也打开。此时，电网向负载传递能量，滤波电感L储存能量;

当开关VT1关闭时，电感L继续通过续流二极管VD3向负载释放能量。

电路中还有一个钳位线圈和二极管VD2。二极管可以将开关管VT1的最大电压限制在电源电压的两倍之间。为了满足磁芯复位条件，即磁通建立和复位时间应相等，因此电路中脉冲的占空比不能大于50%。

由于该电路在开关管VT1导通时通过变压器将能量传递给负载，因此输出功率范围大，可输出50-200W的功率。然而，该电路的实际应用很少。原因是该电路中使用的变压器结构复杂，体积大。
