电路保护三大常见器件解析

电路保护主要有两种形式：过压保护和过流保护。选择适当的电路保护器件是实现高效、可靠电路保护设计的关键，涉及到电路保护器件的选型，我们就必须要知道各电路保护器件的作用。在选择电路保护器件的时候我们要知道保护电路不应干扰受保护电路的正常行为，此外，其还必须防止任何电压瞬态造成整个系统的重复性或非重复性的不稳定行为。

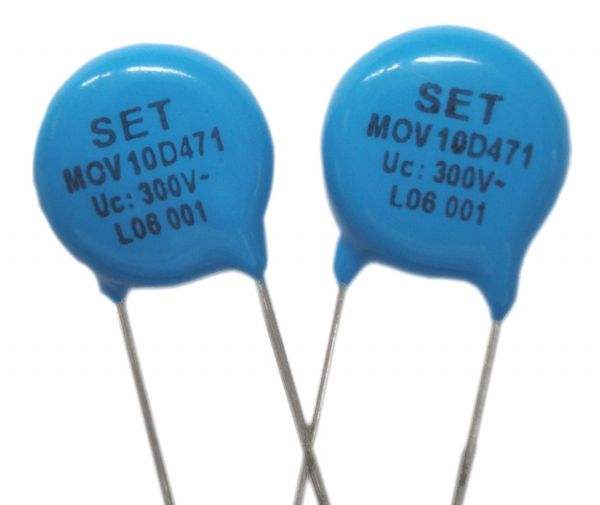

电路保护最常见的器件有三：GDT、MOV和TVS。

GDT陶瓷气体放电管

在正常的工作条件下，一只GDT的并联阻抗约为1TΩ，并联电容为1pF以下。当施加GDT两端的电势低于气体电离电压（即“辉光”电压）时，GDT的小漏电流（典型值小于1pA）和小电容几乎不发生变化。一旦GDT达到辉光电压，其并联阻抗将急剧下降，从而电流流过气体。不断增加的电流使大量气体形成等离子体，等离子体又使该器件上的电压进一步降低至15V左右。当瞬变源不再继续提供等离子电流时，等离子体就自动消失。GDT的净效果是一种消弧作用，它能在1ms内将瞬变事件期间的电压限制在大约15V以下。GDT的一个主要优点是迫使大部分能量消耗在瞬变的源阻抗中，而不是消耗在保护器件或被保护的电路中。GDT的触发电压由信号电压的上升速率（dV/dt）、GDT的电极间隔、气体类型以及气体压力共同确定。该器件可以承受高达20kA的电流。

GDT有单极和三级两种形式。三级GDT是一个看似简单的器件，能在大难临头的关键时刻保持一个差分线对的平衡：少许的不对称可以使瞬变脉冲优先耦合到平衡馈线的某一侧，因而产生一个巨大的差分信号。即使瞬变事件对称地发生在平衡馈线上，两个保护器件响应特性的微小差别也会使一个破坏性的脉冲振幅出现在系统的输入端上。三级GDT在一个具有共同气体容积的管内提供一个差分器件和两个并联器件。造成一对电极导通的任何条件都会使所有三个电极之间导通，因为气体的状态（绝缘状态、电离状态或等离子状态）决定了放电管的行为。

TVS瞬变电压抑制器

一个TVS的并联电容通常只有几十皮法，但有些新的TVS的并联电容增加了不到10pF。电压最低的TVS，其漏电流往往为100mA以上，而工作电压为12V以上的TVS，其漏电流则为5mA以下。

GDT有单极和三级两种形式。三级GDT是一个看似简单的器件，能在大难临头的关键时刻保持一个差分线对的平衡：少许的不对称可以使瞬变脉冲优先耦合到平衡馈线的某一侧，因而产生一个巨大的差分信号。即使瞬变事件对称地发生在平衡馈线上，两个保护器件响应特性的微小差别也会使一个破坏性的脉冲振幅出现在系统的输入端上。三级GDT在一个具有共同气体容积的管内提供一个差分器件和两个并联器件。造成一对电极导通的任何条件都会使所有三个电极之间导通，因为气体的状态（绝缘状态、电离状态或等离子状态）决定了放电管的行为。

TVS瞬变电压抑制器

一个TVS的并联电容通常只有几十皮法，但有些新的TVS的并联电容增加了不到10pF。电压最低的TVS，其漏电流往往为100mA以上，而工作电压为12V以上的TVS，其漏电流则为5mA以下。
