电机怎么正反转控制电路的原理介绍

直流电机正反转控制电路的工作原理

直流电机的正反转控制可以通过改变电机的电流方向来实现。常用的正反转控制电路包括H桥电路和双极性转换电路。

H桥电路是由四个开关管组成的，分为上下两个部分，每个部分由两个开关管组成。通过控制开关管通断，可以改变电源与电机之间的电路连接方式，从而实现电机正反转。当S1、S4导通，S2、S3截止时，电源正极接通电机正极，电源负极接通电机负极，电机正转;当S2、S3导通，S1、S4截止时，电源正极接通电机负极，电源负极接通电机正极，电机反转。

双极性转换电路是由三个开关管和三个反向二极管组成的。当K1、K3导通，K2截止时，电源正极接通电机正极，电源负极接通电机负极，电机正转;当K2、K3导通，K1截止时，电源正极接通电机负极，电源负极接通电机正极，电机反转。

无论是H桥电路还是双极性转换电路，都需要一个控制器来控制开关管和反向二极管的导通和截止。通常使用单片微控制器或特定的电机驱动芯片来实现电机正反转控制。

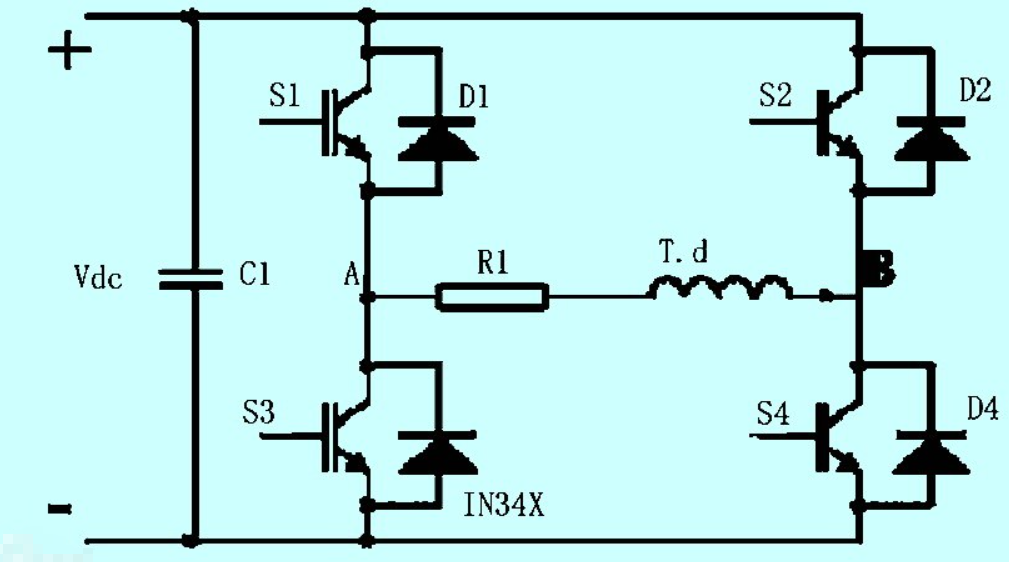

以下是一个基本的H桥电路示意图：

在这个电路中，S1和S4以及S2和S3是继电器或者场效应管等开关元件。控制继电器或场效应管的 ON/OFF 状态，可以实现直流电机的正反转。

正转的情况下，使 S1 和 S4 关闭，S2 和 S3 打开，电流从电源正极进入直流电机的正极，从直流电机的负极流出到电源的负极。这样直流电机转动。

反转的情况下，使 S1 和 S4 打开，S2 和 S3 关闭，电流从电源的正极进入直流电机的负极，从直流电机的正极流出到电源的负极。这样可以实现直流电机的反向转动。

需要注意的是，在直流电机正反转控制时，需要保证开关管不会同时打开，否则可能会造成电流短路，甚至烧毁开关管。因此，在控制电路的设计中，需要考虑到开关之间的时间分配和信号稳定性等问题。

直流电机正反转控制电路的接线方法

直流电机正反转控制电路可以采用以下两种方式进行接线：

1. H桥电路方式：这种接线方式可以通过切换四个开关来改变电机的转向。在H桥电路中，四个开关一般是MOS管或IGBT管。当S1和S4导通时，电机正转;当S2和S3导通时，电机反转。

2. 双继电器控制方式：这种方式使用两个继电器来控制电机正反转。在这种方法中，第一个继电器用于控制电机电源的极性，第二个继电器用于控制电机的启停。

在双继电器控制方式中，正向转动时，将第一个继电器的开关切到正向位置，第二个继电器的开关切到启动位置;反向转动时，将第一个继电器的开关切到反向位置，第二个继电器的开关切到启动位置。

直流电机实现正反转的几种方式

1. 反向接线法：通过反向接线实现正反转，即将电机两个电极的电源接口交换，使电机反向转动。

2. 相序交换法：在三相交流电机中，可以通过交换两个相的接线顺序来实现正反转，也就是说，交换任意两个绕组的位置即可实现正反转。

3. 极对换法：在直流电机中，通过将电机的正、负极接反可以实现正反转。

4. 直接控制法：通过外部直接控制电机的电源极性，实现正反转操作。

5. 控制器控制法：使用专门设计的控制器，实现对电机的正反转控制。其中，控制器可以是硬件电路，也可以是微控制器等软件系统。
