代换整流二极管的注意事项

在替换代换整流二极管前我们要了解什么是整流二级管，替换整流二极管的主要原则是什么？我们需要注意替换的哪些事项。

什么是整流二极管

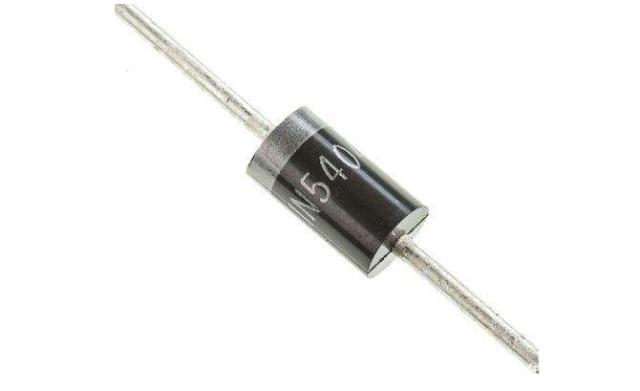

整流二极管能够将交流电能转变为直流电的半导体器件。整流二极管广泛用于各种电源整流电路中，我们选择整流二极管时，主要考虑的是它的最高反向工作电压VR、最大平均整流电流IF、最大反向工作电流IR、最高工作频率fm及反向恢复时间trr等参数。

整流二极管代换原则

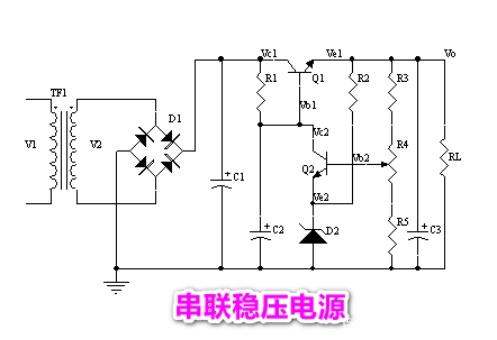

电源有低频也有高频，对于串联型稳压电源，这是一种当输入或输出变化时，通过连续性调整功率管压降来获得稳定的输出电压的一种电源，这种调整管工作时候处于线性放大状态，这种电路对于整流二极管反向恢复时间要求不是很高，因此这种电源整流二极管只要满足最大整流电流。最大反向工作电压以及最大反向工作电流等基本要求就可以了，例如我们经常使用的1N400X系列二极管等。

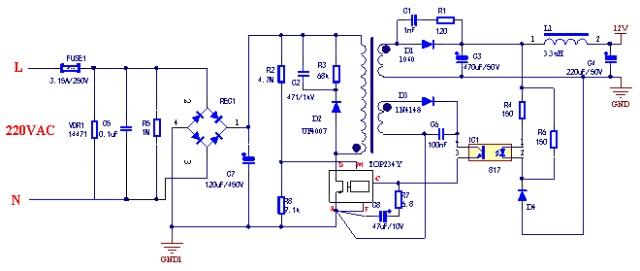

但是对于开关型稳压电源，它是通过调整功率管的导通或者截止来获得稳定的输出电压，这货在那个调整管工作于饱和导通状态，它的整流电路对于使用的整流二极管工作频率相对较高，另外反向恢复时间也要求较短，这时候需要选择快恢复二极管，甚至肖特基二极管。

因此，总结一下，对于整流二极管替换可以考虑三个原则：

1、整流电流小的二极管可以由最大平均整流电流大的整流二极管代替，反过来就不行；

2、反向电压低的整流二极管可以由反向工作电压高的整流二极管代替，反过来就不行；

3、工作频率低整流二极管可以由工作频率高的整流二极管代替，反过来就不行。
