电感器的结构与种类介绍

电感(电感线圈)是用绝缘导线(例如漆包线、纱包线等)绕制而成的电磁感应元件，也是电子电路中常用的元器件之一。其是能够把电能转化为磁能而存储起来的元件。如果电感器在没有电流通过的状态下，电路接通时它将试图阻碍电流流过它;如果电感器在有电流通过的状态下，电路断开时它将试图维持电流不变。那么它的结构是如何的?有哪些种类?下面一起看看：

1.结构

电感器一般由骨架、绕组、屏蔽罩、封装材料、磁心或铁心等组成。

(1)骨架：骨架泛指绕制线圈的支架。一些体积较大的固定式电感器或可调式电感器(如振荡线圈、阻流圈等)，大多数是将漆包线(或纱包线)环绕在骨架上，再将磁心或铜心、铁心等装入骨架的内腔，以提高其电感量。骨架通常是采用塑料、胶木、陶瓷制成，根据实际需要可以制成不同的形状。小型电感器(例如色码电感器)一般不使用骨架，而是直接将漆包线绕在磁心上。空心电感器(也称脱胎线圈或空心线圈，多用于高频电路中)不用磁心、骨架和屏蔽罩等，而是先在模具上绕好后再脱去模具，并将线圈各圈之间拉开一定距离。

(2)绕组：绕组是指具有规定功能的一组线圈，它是电感器的基本组成部分。绕组有单层和多层之分。单层绕组又有密绕(绕制时导线一圈挨一圈)和间绕(绕制时每圈导线之间均隔一定的距离)两种形式;多层绕组有分层平绕、乱绕、蜂房式绕法等多种。

(3)磁心与磁棒：磁心与磁棒一般采用镍锌铁氧体(NX系列)或锰锌铁氧体(MX系列)等材料，它有“工”字形、柱形、帽形、“E”形、罐形等多种形状。

(4)铁心：铁心材料主要有硅钢片、坡莫合金等，其外形多为“E”型。

(5)屏蔽罩：为避免有些电感器在工作时产生的磁场影响其它电路及元器件正常工作，就为其增加了金属屏幕罩(例如半导体收音机的振荡线圈等)。采用屏蔽罩的电感器，会增加线圈的损耗，使Q值降低。

(6)封装材料：有些电感器(如色码电感器、色环电感器等)绕制好后，用封装材料将线圈和磁心等密封起来。封装材料采用塑料或环氧树脂等。

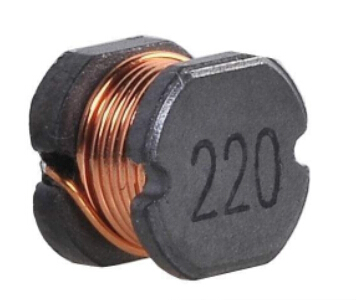

电感器的结构图

2.分类

(1)按电感值分类：固定电感、可变电感。

(2)按绕线结构分类：单层线圈、多层线圈、蜂房式线圈。

(3)按导磁体性质分类：空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。

(4)按工作性质分类：天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈。

3.种类举例

3.1小型电感器

小型固定电感器通常是用漆包线在磁芯上直接绕制而成，主要用在滤波、振荡、陷波、延迟等电路中，它有密封式和非密封式两种封装形式，两种形式又都有立式和卧式两种外形结构。

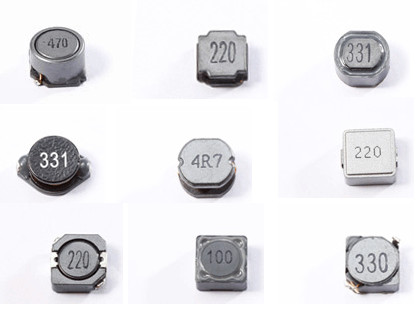

小型电感器

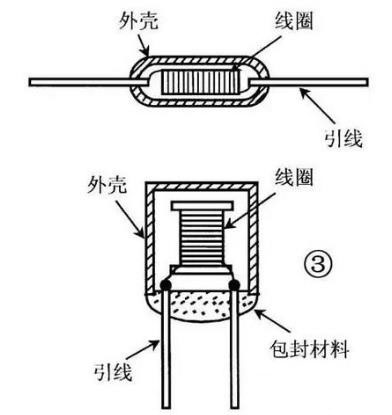

(1)立式密封固定电感器：立式密封固定电感器采用同向型引脚，国产电感量范围为0.1~2200μH(直标在外壳上)，额定工作电流为0.05~1.6A，误差范围为±5%~±10%，进口的电感量，电流量范围更大，误差则更小。进口有TDK系列色码电感器，其电感量用色点标在电感器表面。

(2)卧式密封固定电感器：卧式密封固定电感器采用轴向型引脚，国产有LG1.LGA、LGX等系列。

3.2可调电感器

可调电感器是一种常用的电感器件。有半导体收音机用振荡线圈、电视机用行振荡线圈、行线性线圈、中频陷波线圈、音响用频率补偿线圈、阻波线圈等。

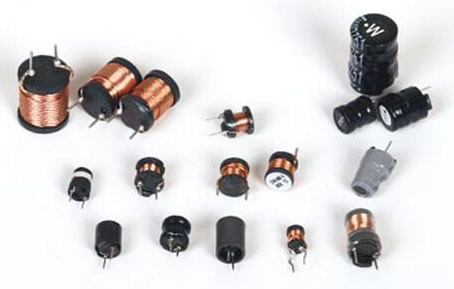

可调电感器

3.3阻流电感器

阻流电感器是指在电路中用以阻塞交流电流通路的电感线圈，它分为高频阻流线圈和低频阻流线圈。

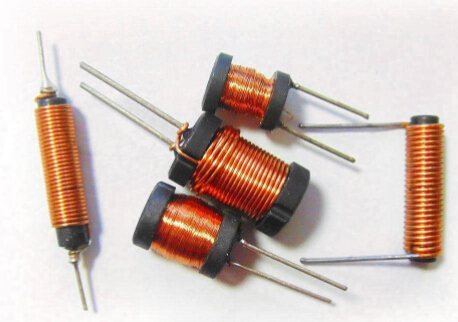

阻流电感器

(1)高频阻流线圈：高频阻流线圈也称高频扼流线圈，它用来阻止高频交流电流通过。高频阻流线圈工作在高频电路中，多用采空心或铁氧体高频磁心，骨架用陶瓷材料或塑料制成，线圈采用蜂房式分段绕制或多层平绕分段绕制。

(2)低频阻流线圈：低频阻流线圈也称低频扼流圈，它应用于电流电路、音频电路或场输出等电路，其作用是阻止低频交流电流通过。

3.4绕线型电感

其特点是电感量范围广(mH～H)，电感量精度高，损耗小(即Q大)，容许电流大、制作工艺继承性强、简单、成本低等，但不足之处是在进一步小型化方面受到限制。

陶瓷为芯的绕线型片电感器在这样高的频率能够保持稳定的电感量和相当高的Q值，因而在高频回路中占据一席之地。

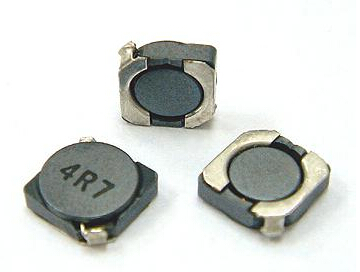

绕线型电感

3.5叠层型电感

具有良好的磁屏蔽性、烧结密度高、机械强度好。不足之处是合格率低、成本高、电感量较小、Q值低。

与绕线片式电感器相比有诸多优点：尺寸小，有利于电路的小型化，磁路封闭，不会干扰周围的元器件，也不会受临近元器件的干扰，有利于元器件的高密度安装;一体化结构，可靠性高;耐热性、可焊性好;形状规整，适合于自动化表面安装生产。

叠层型电感

3.6薄膜片式电感

具有在微波频段保持高Q、高精度、高稳定性和小体积的特性。其内电极集中于同一层面，磁场分布集中，能确保装贴后的器件参数变化不大，在100MHz以上呈现良好的频率特性。

薄膜片式电感

3.7编织型电感

特点是在1MHz下的单位体积电感量比其它片式电感器大、体积小、容易安装在基片上。用作功率处理的微型磁性元件。

编织型电感

以上就是电感器的结构、分类方式以及种类举例介绍了。电感器具有阻止交流电通过而让直流电顺利通过的特性，频率越高，线圈阻抗越大。因此，电感器的主要功能是对交流信号进行隔离、滤波或与电容器、电阻器等组成谐振电路。
