大功率TVS管以及小功率TVS管区分选择

瞬态抑制二极管TVS是普遍使用的一种新型高效电路保护器件，它具有极快的响应时间(亚纳秒级)和相当高的浪涌吸收能力。当它的两端经受瞬间的高能量冲击时，TVS二极管能以极高的速度把两端间的阻抗值由高阻抗变为低阻抗，以吸收一个瞬间大电流，从而把它的两端电压箝制在一个预定的数值上，从而保护后面的电路元件不受瞬态高压尖峰脉冲的冲击。正因为如此，TVS二极管可用于保护设备或电路免受静电、电感性负载切换时产生的瞬变电压，以及感应雷所产生的过电压。

TVS二极管根据环境需要，大功率TVS管和小功率TVS管可以这样区分选择：

1.结电容：小功率TVS管结电容可做到0.3pF以下；大功率TVS管寄结电容高达上百pF。

2.功率大小：小功率TVS管性能测试用8/20us波形；大功率TVS管性能测试用10/700us波形，大功率TVS管的功率几乎是小功率 TVS管的7~10倍。

3.响应速度：小功率TVS管一般会号称为ps级，而大功率TVS管一般为<1ns或5ns。

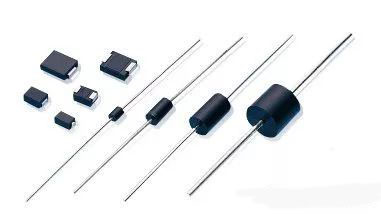

4.封装大小：小功率TVS管一般采用SOD和DFN封装，尺寸小。大功率TVS管一般会采用SMA、SMB、SMC等封装，尺寸大。

5.工作原理：两者工作原理几乎一样，均是齐纳二极管原理；两者PN结不一样，大功率TVS管有很大的散热片。
