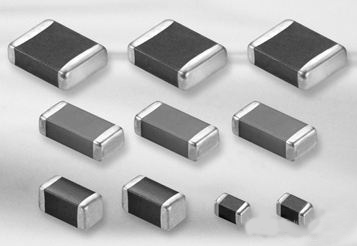

磁珠-电感与电容在滤波上有什么区别

想要讨论这三个分立器件的滤波适用范围，就要找明白各器件的结构与原理.

结构不说了，问度娘吧.简单说下原理.

首先磁珠是能耗器件(说磁珠就是电感的我服，误人)，而其他两个都是储能器件，这是磁珠与电感本质上的不同！磁珠的作用是消耗掉能消耗的多余能量(纹波).磁珠标识单休是欧姆，如220Ω@100MHz.常见大多数磁珠都是在100MHz下标注的.选磁珠要看其特性曲线，一般是要虑掉低频信号上的几十到百MHz的高频噪音.

电容是最常用的分立器件.电容的作用一共三种，分别是 旁路，退耦，AC耦合.所谓的滤波大多数时候指的是旁路.旁路电容一般根据所要旁路的信号的频率来选取，也是要看电容的频响曲线的.高频信号的处理要比较小心，慎用(会影响信号完整性，又是另一个方面，有人感兴趣再写).常见的电源通路上的电容的作用大多是退耦.退耦的一般理解为防止上级和下级的耦合(真实定义要问度娘…)，最终目的就是减少电源上的纹波(这又是电源完整性，又另一个方面…).这时选取电容值要根据上级电源类型个下级mos频率来决定.一般电源输出会看见跟着两个电容，一大一小.大电容的作用就是一般是做储能退偶，小的是虑掉电源mos的开关噪音.后级器件的电源输入一般的电容是用来虑掉mos开关瞬时纹波.

电感！在弱电领域！不要用来滤波！上面说了，磁珠是能耗器件，纹波会自身消耗掉，电容虽然储能，但是有对地的泄放通路.如果串电感滤波，你让噪声的能量去哪里？回源级？影响信号源质量.去下级？还是噪声.所以，电感在信号处理上只用来调匹配.在电源上，只用来做DC-DC的储能电感.

这样，基本就明白了，一些常见的低频信号和电源上，都可以用磁珠和电容滤波.而磁珠的成本高，所以一般要针对特定的高频噪声时才用.例如就要虑掉百MHz左右的噪声.对于一些对电源质量要求较高的情况，也可以用磁珠率高频噪声(不用电容是因为电容可能会出现不能胜任的情况，因为越高频的电容，容量越小).电容多用于电源退耦.常见的22uF 10uF一般是DC-DC的整流，1uF 0.1uF是虑开关噪声.

更新一波：有人问到了π型滤波.模拟信号我了解的不多，但是想找权威的，搜一份佳能相机的原理图来看，看他的模拟信号怎么处理的.我猜不会用到LC或π型.低速的如音频信号会用到LC或π型做分频，也很少用来滤波.对于数字信号的处理，尤其是高速信号，绝对不会用到LC或π型滤波，高速差分数字信号为了防止反射，会有些用共模电感，对于共模信号的作用类似于磁珠.在低速共模信号，基本上都是单电容滤波，有些会出现RC(要很谨慎，要考虑源、远端端接阻抗)，还有这会用到小电阻和小电容串联的组合到地(可以防少许吉伯斯现象和少许ESD).
