采用NTC热敏电阻器的恒压驱动型温度感测案例

返回列表来源:壹芯微 发布日期 2020-05-16 浏览:-

采用NTC热敏电阻器的恒压驱动型温度感测案例

同正温度系数热敏电阻器(PTC)一样,负温度系数热敏电阻器(NTC)也是一种重要的热敏电阻元件,也用于温度检测和补偿。热敏电阻器对温度敏感,不同的温度下表现出不同的电阻值,其中前者的电阻值随温度的升高而升高,后者的电阻值随温度的升高而降低。

在电子电路中,NTC热敏电阻主要用于增益控制,是RC振荡器稳幅电路、延迟电路和保护电路的核心元件。具体应用案例包括:移动通信中晶体管、IC以及晶体振荡器的温度补偿,可充电电池的温度传感器,LCD的温度补偿,通用电子电路中的温度补偿,以及电池组、充电电路、打印头、直流风扇电机、家用电子设备的温度检测等。

在材料科技的发展下,NTC热敏电阻的尺寸紧凑,还可快速响应(精度可达0.1℃,感温时间不到10s),测量范围已经从-10~+300℃发展到-200~+10℃,有的还可用于+300~+1200℃环境。

NTC热敏电阻的电阻-温度特性

NTC热敏电阻一般采用锰、铜、硅、钴、铁、镍、锌等材料的金属氧化物进行研磨混合,并烧结成具有一定电阻-温度特性的功能陶瓷,其电阻率等特性随材料成分及烧结工艺参数的不同而变化。

NTC热敏电阻器

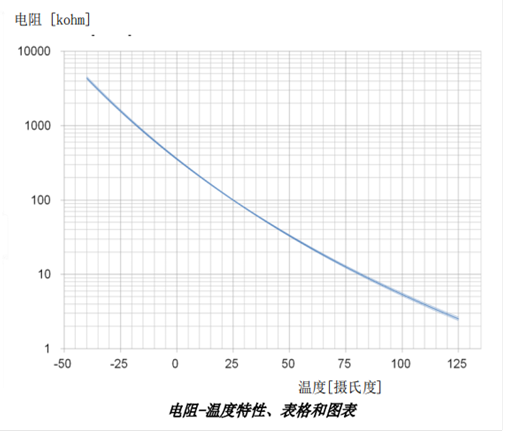

热敏电阻阻值-温度特性

其中,电阻-温度特性是热敏电阻的基本性能,电阻值相对于温度呈指数级变化。每一摄氏度阶跃时的电阻值对应一定的典型电阻值,并用“R-低”和“R-高”分别表征电阻的下限和上限。

恒压驱动中的温度感测电路

在最常用的温度感测电路中,一个热敏电阻和一个电阻器串联连接,并施加以恒定电压(Vin),这被称为恒定电压驱动。此时,热敏电阻的分配电压(Vout)可以通过公式“Vout = Vin x RNTC / ( RNTC + R ) ”进行计算。

NTC热敏电阻器

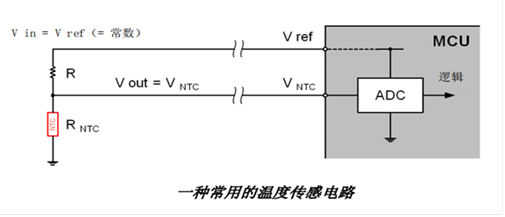

一种常用的温度传感电路图

在宽泛的温度检测范围中,可获取显著的电压变化。该电压变化可被视为温度信息。具体地说,直接将热敏电阻连接至微控制器装置(MCU)的模拟-数字(A/D)端口上以进行A/D转换,可以通过MCU的逻辑将A/D转换值视为温度信息。例如,为了在一定温度时显示警告,需要编程MCU以便在检测到A/D转换值相当于温度时发出警告。

NTC热敏电阻器

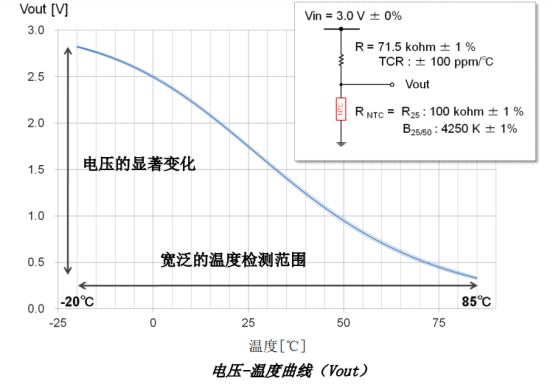

热敏电阻电压-温度曲线图

近几年,热敏电阻在材料技术的驱动下,业界对导电机理和应用研究更深入,但热敏电阻的阻值随温度的改变始终是非线性的,温度测量时需要创建等效电压进行补偿。如果要求元件具有高线性度,就要选择特种材料(例如,金属薄膜、厚膜玻璃釉)和特种工艺制作的元件。
