MOS管简介

MOS管的英文全称叫MOSFET(Metal Oxide Semiconductor Field Effect Transistor),即金属氧化物半导体型场效应管,属于场效应晶体管中的绝缘栅型。因此,MOS管有时被称为场效应管。在一般电子电路中,MOS管通常被用于放大电路或开关电路。而在板卡上的电源稳压电路中,MOSFET扮演的角色主要是判断电位。

MOS管的作用是什么

MOS管对于整个供电系统而言起着稳压的作用。目前板卡上所采用的MOS管并不是太多,一般有10个左右,主要原因是大部分MOS管被整合到IC芯片中去了。由于MOS管主要作用是为配件提供稳定的电压,所以它一般使用在CPU、GPU 和插槽等附近。MOS管一般是以上下两个组成一组的形式出现板卡上。

MOS管封装形式

MOSFET芯片在制作完成之后,需要给MOSFET芯片加上一个外壳,即MOS管封装。MOSFET芯片的外壳具有支撑、保护、冷却的作用,同时还为芯片提供电气连接和隔离,以便MOSFET器件与其它元件构成完整的电路。按照安装在PCB 方式来区分,MOS管封装主要有两大类:插入式(Through Hole)和表面贴装式(Surface Mount)。插入式就是MOSFET的管脚穿过PCB的安装孔焊接在PCB 上。表面贴裝则是MOSFET的管脚及散热法兰焊接在PCB表面的焊盘上。

TO封装规格

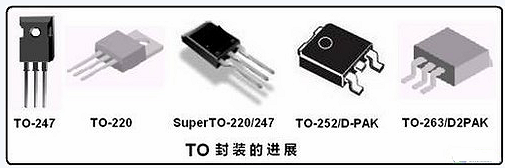

1、TO（Transistor Out-line）的中文即“晶体管外形”，是早期的封装规格，例如TO-92，TO-92L，TO-220，TO-252等等都是插入式封装设计。

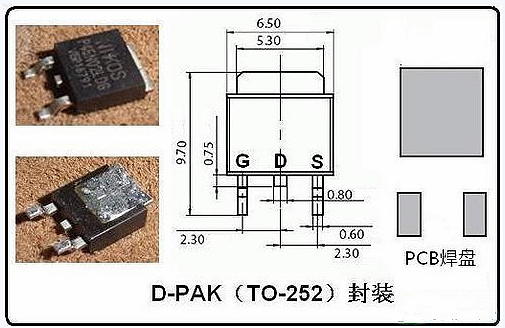

2、近年来表面贴装市场需求量的增大也使得TO封装进展到表面贴装式封装。TO252和TO263就是表面贴装封装。其中TO-252又称之为D-PAK，TO-263又称之为D2PAK。

SOT（Small Out-Line Transistor）封装

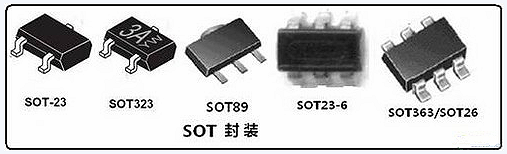

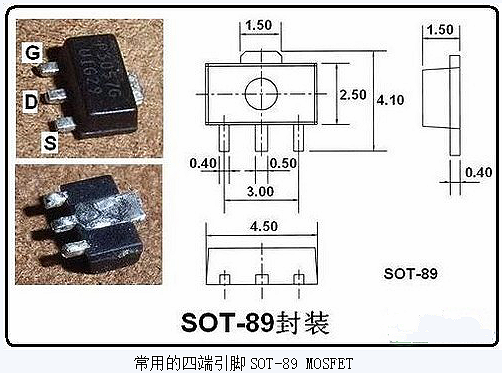

SOT（Small Out-Line Transistor）小外形晶体管封装。这种封装就是贴片型小功率晶体管封装，比TO封装体积小，一般用于小功率MOSFET。

SOP（Small Out-Line Package）封装

1、SOP（Small Out-Line Package）的中文意思是“小外形封装”。SOP是表面贴装型封装之一，引脚从封装两侧引出呈海鸥翼状(L 字形)。材料有塑料和陶瓷两种。SOP也叫SOL 和DFP。

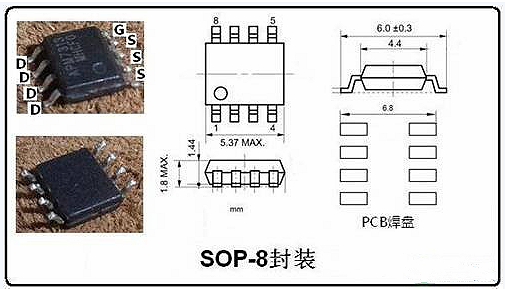

2、SOP封装标准有SOP-8、SOP-16、SOP-20、SOP-28等等，SOP后面的数字表示引脚数。MOSFET的SOP封装多数采用SOP-8规格，业界往往把“P”省略，叫SO（Small Out-Line ）。

3、SO-8采用塑料封装，没有散热底板，散热不良，一般用于小功率MOSFET。

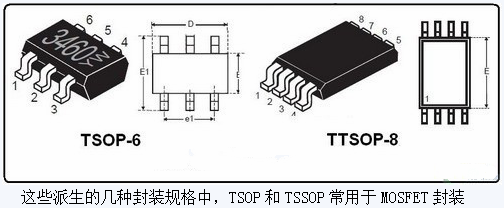

4、SO-8是PHILIP公司首先开发的，以后逐渐派生出TSOP（薄小外形封装）、VSOP（甚小外形封装）、 SSOP（缩小型SOP）、TSSOP（薄的缩小型SOP）等标准规格。

QFN-56封装

1、QFN（Quad Flat Non-leaded package）是表面贴装型封装之一，中文叫做四边无引线扁平封装，是一种焊盘尺寸小、体积小、以塑料作为密封材料的新兴表面贴装芯片封装技术。现在多称为LCC。

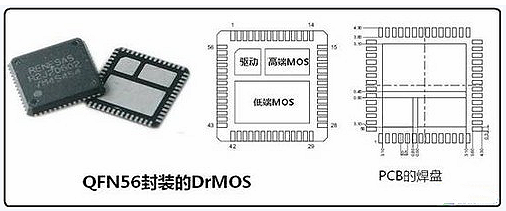

2、封装四边配置有电极接点，由于无引线，贴装占有面积比QFP小，高度比QFP低。这种封装也称为LCC、PCLC、P－LCC等。QFN本来用于集成电路的封装，MOSFET不会采用的。INTEL提出的整合驱动与MOSFET的DrMOS采用QFN-56封装，56是指在芯片背面有56个连接Pin。

TSSOP封装

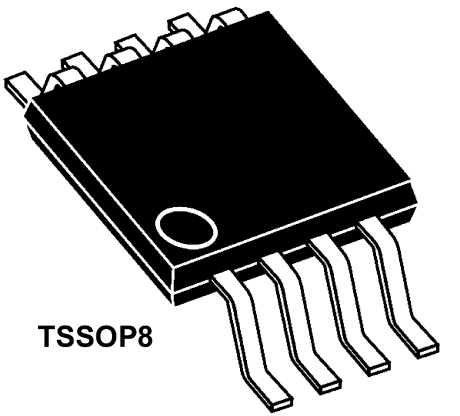

TSSOP就是Thin Shrink Small Outline Package的缩写，薄的缩小型小尺寸封装。比SOP（Small Outline Package的缩写，小尺寸封）薄，引脚更密，相同功能的话封装尺寸更小。有TSSOP8、TSSOP20、TSSOP24、TSSOP28等，引脚数量在8个以上，最多64个。
