常用的三极管8550与8050

返回列表来源:壹芯微 发布日期 2019-10-23 浏览:-

一、8550三极管

8550三极管是一种PNP型硅三极管,是一种较为常见也常用的三极管之一。它具有低电压、大电流等特点,广泛应用于开关电路、射频放大电路、功率放大电路、推挽功放电路等。

1、主要参数

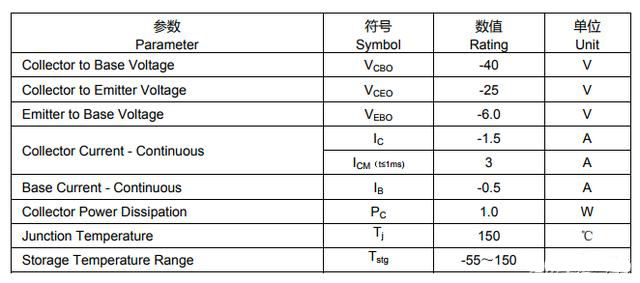

如下表示常见的8550基本参数,这里集电极-基极电压Vcbo为-40V,集电极电流IC达到-1.5A,耗散功率1W,当然8050有很多型号、有很多档位代码,例如有按B、C、D以及L 、H等,型号的不同代表某些参数有所差别。

三极管8550

2、封装类型

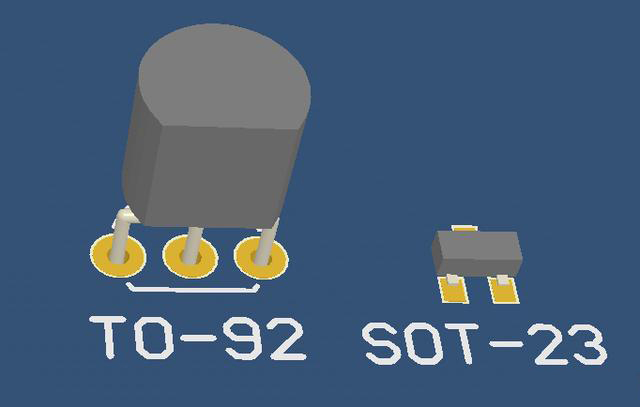

每个公司生产的三极管脚位不一定一致,但是封装类型一般一样,常见的封装有TO-92封装和SOT-23封装,如下图

三极管8550

二、8050三极管

作为与8550互补的三极管,除了PN结类型不一样之外,其他参数基本上与8550一样,8050也经常出现于各种放大电路以及开关电路,它是一款小功率NPN型硅管,在各种电路设计当中,与三极管9013一样经常被设计者使用,特别是作为开关电路,如下图。

三极管8550

1、8050主要参数

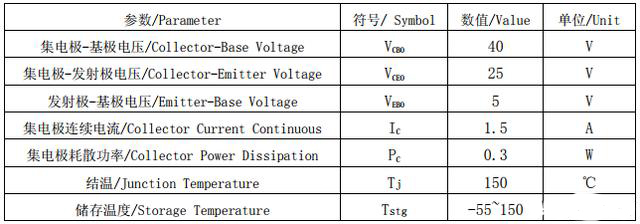

如下图为SS8050部分极限参数,这里集电极-基极Vcbo电压最大为40V,集电极电流为Ic为1.5A,耗散功率为0.3W,8050也分很多档位的三极管,每个档某些参数不尽相同,在设计电路时候需要注意详细的型号。

三极管8550

值得注意的是:一般地,在三极管型号前面如果加SS,那么这个三极管多半是原装进口的,而只带有一个S,那么多半是国产的。例如SS8550是进口的,而S8550是国产的。
