常用的电子元器件—二极管知识介绍

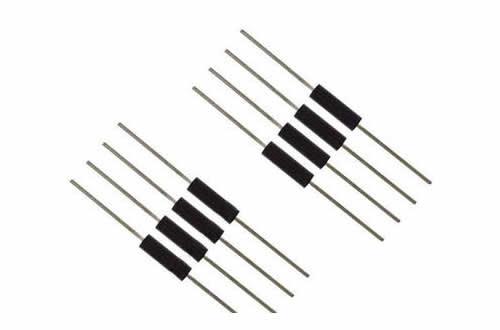

二极管是用半导体材料(硅、硒、锗等)制成的一种电子器件 。它具有单向导电性能， 即给二极管阳极和阴极加上正向电压时，二极管导通。 当给阳极和阴极加上反向电压时，二极管截止。 因此，二极管的导通和截止，则相当于开关的接通与断开。

二极管是最早诞生的半导体器件之一，其应用非常广泛。特别是在各种电子电路中，利用二极管和电阻、电容、电感等元器件进行合理的连接，构成不同功能的电路，可以实现对交流电整流、对调制信号检波、限幅和钳位以及对电源电压的稳压等多种功能。无论是在常见的收音机电路还是在其他的家用电器产品或工业控制电路中，都可以找到二极管的踪迹。

结构组成：

二极管就是由一个PN结加上相应的电极引线及管壳封装而成的。

什么是PN结？

采用不同的掺杂工艺，通过扩散作用，将P型半导体与N型半导体制作在同一块半导体（通常是硅或锗）基片上，在它们的交界面就形成空间电荷区称为PN结。

由P区引出的电极称为阳极，N区引出的电极称为阴极。因为PN结的单向导电性，二极管导通时电流方向是由阳极通过管子内部流向阴极。

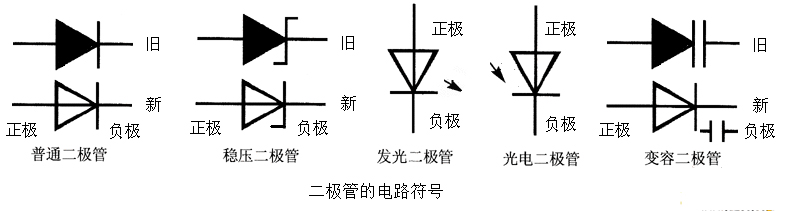

二极管的电路符号如图所示。二极管有两个电极，由P区引出的电极是正极，又叫阳极；由N区引出的电极是负极，又叫阴极。三角箭头方向表示正向电流的方向，二极管的文字符号用VD表示。

工作原理：

二极管的主要原理就是利用PN结的单向导电性，在PN结上加上引线和封装就成了一个二极管。

晶体二极管为一个由P型半导体和N型半导体形成的PN结，在其界面处两侧形成空间电荷层，并建有自建电场。当不存在外加电压时，由于PN结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等而处于电平衡状态。

当外界有正向电压偏置时，外界电场和自建电场的互相抑消作用使载流子的扩散电流增加引起了正向电流。当外界有反向电压偏置时，外界电场和自建电场进一步加强，形成在一定反向电压范围内与反向偏置电压值无关的反向饱和电流。

主要分类：

1.点接触型二极管

点接触型二极管的PN结接触面积小，不能通过较大的正向电流和承受较高的反向电压，但它的高频性能好，适宜在高频检波电路和开关电路中使用。

2.面接触型二极管

面接触型二极管的PN结接触面积大，可以通过较大的电流，也能承受较高的反向电压，适宜在整流电路中使用。

3.平面型二极管

平面型二极管在脉冲数字电路中作开关管使用时PN结面积小，用于大功率整流时PN结面积较大。

4.稳压管

稳压管是一种特殊的面接触型半导体硅二极管，具有稳定电压的作用。稳压管与普通二极管的主要区别在于，稳压管是工作在PN结的反向击穿状态。通过在制造过程中的工艺措施和使用时限制反向电流的大小，能保证稳压管在反向击穿状态下不会因过热而损坏。

稳压管与一般二极管不一样，它的反向击穿是可逆的，只要不超过稳压管电流的允许值，PN结就不会过热损坏，当外加反向电压去除后，稳压管恢复原性能，所以稳压管具有良好的重复击穿特性。

5.光电二极管

光电二极管又称光敏二极管。它的管壳上备有一个玻璃窗口，以便于接受光照。

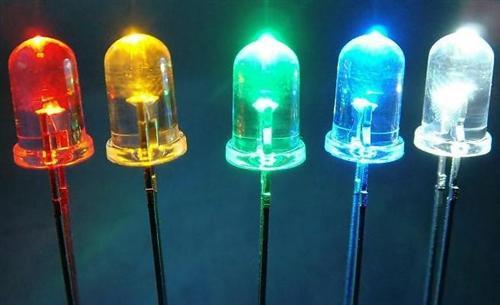

6.发光二极管

发光二极管是一种将电能直接转换成光能的半导体固体显示器件，简称LED(Light Emitting Diode)。和普通二极管相似，发光二极管也是由一个PN结构成。发光二极管的PN结封装在透明塑料壳内，外形有方形、矩形和圆形等。发光二极管的驱动电压低、工作电流小，具有很强的抗振动和冲击能力、体积小、可靠性高、耗电省和寿命长等优点，广泛用于信号指示等电路中。

在电子技术中常用的数码管，发光二极管的原理与光电二极管相反。当发光二极管正向偏置通过电流时会发出光来，这是由于电子与空穴直接复合时放出能量的结果。它的光谱范围比较窄，其波长由所使用的基本材料而定。

主要应用：

几乎在所有的电子电路中，都要用到半导体二极管。半导体二极管在电路中的使用能够起到保护电路，延长电路寿命等作用。半导体二极管的发展，使得集成电路更加优化，在各个领域都起到了积极的作用。二极管在集成电路中的作用很多，维持着集成电路正常工作。

在电路电子中的应用：

（1）开关电路

在数字、集成电路中利用二极管的单向导电性实现电路的导通或断开，这一技术已经得到广泛应用。开关二极管可以很好的保护的电路，防止电路因为短路等问题而被烧坏，也可实现传统开关的功能。开关二极管还有一个特性就是开关的速度很快。这是传统开关所无法比拟的。

（2）限幅电路

在电子电路中，常用限幅电路对各种信号进行处理。它是用来让信号在预置的电平范围内，有选择地传输一部分信号。大多数二极管都可作为限幅使用，但有些时候需要用到专用限幅二极管，如保护仪表时。

（3）稳压电路

在稳压电路中通常需要使用齐纳二极管，它是一种利用特殊工艺制造的面结型硅把半导体二极管，这种特殊二极管杂质浓度比较高，空间电荷区内的电荷密度大，容易形成强电场。当齐纳二极管两端反向电压加到某一值，反向电流急增，产生反向击穿。

（4）变容电路

在变容电路中常用变容二极管来实现电路的自动频率控制、调谐、调频以及扫描振荡等。

工业产品中的应用：

现如今，半导体二极管发光的应用已逐步得到推广，发光二极管广泛应用于各种电子产品的指示灯、光纤通信用光源、各种仪表的指示器以及照明。发光二极管的很多特性是普通发光器件所无法比拟的，主要具有特点有：安全、高效率、环保、寿命长、响应快、体积小、结构牢固。因此，发光二极管是一种符合绿色照明要求的光源。

发光二极管在很多领域得到普遍应用，下面介绍几点其主要应用：

（1）电子用品中的应用

发光二极管在电子用品中一般用作屏背光源或作显示、照明应用。从大型的液晶电视、电脑显示屏到媒体播放器MP3、MP4以及手机等的显示屏都将发光二极管用作屏背光源。

（2）汽车以及大型机械中的应用

发光二极管在汽车以及大型机械中得到广泛应用。汽车以及大型机械设备中的方向灯、车内照明、机械设备仪表照明、大前灯、转向灯、刹车灯、尾灯等都运用了发光二极管。主要是因为发光二极管的响应快、使用寿命长（一般发光二极管的寿命比汽车以及大型机械寿命长）。

（3）城市的装饰灯

在当今繁华的商业时代，霓虹灯是城市繁华的重要标志，但霓虹灯存在很多缺点，比如寿命不够长等。因此，用发光二极管替代霓虹灯有着很多优势，因为发光二极管与霓虹灯相比除了寿命长，还有节能、驱动和控制简易、无需维护等特点。发光二极管替代霓虹灯将是照明设备发展的必然结果。
