场效应管与可控硅的驱动电路介绍

返回列表来源:壹芯微 发布日期 2023-02-02 浏览:-

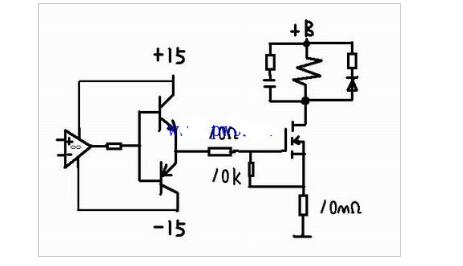

场效应管和可控硅驱动电路是有本质上的差异,首要场效应管通常分为结型场效应管和绝缘栅型场效应管,可控硅通常分为单向可控硅和双向可控硅(可控硅也叫晶闸管,可分单向晶闸管和双向晶闸管),其间绝缘栅型场效应管也叫MOS管(有一种场效应管、三极管混合的器材叫IGBT俗称门控管,该器材的驱动电路与场效应管的驱动电路简直一样),这种驱动归于电压驱动,在大多运用在功率输出、电力改换等场合,恳求最佳选用PWM(脉宽调制)信号来操控,其输入到栅极的方波上升沿恳求峻峭(也称图腾柱输出),并且要有必定的瞬态驱动才干(因为场效应管的栅极等效一个电容,当驱动信号的瞬态功率不行时,其正本的波形将被改动,通常等效为一个积分器),恳求导通时,其栅极电压要有对于源极高10-20V摆布,典型值15V,而关断时为了确保场效应管关断牢靠,该电压此刻应当为-15V,在实习运用中为了减小场效应管的功耗过大或避免其损坏通常要加如过流维护和有关吸收电路,并且尽量做参与效应管的作业频率与负载的谐振频率一样,典型运用即是电磁炉,流过炉盘(加热线圈)的电流与流过吸收电容的电流各自尽管都很大,但相位纷歧样,彼此抵消,经叠加后的总电流较小,即流过场效应管(实习用IGBT)的电流较小。下图为场效应管的典型驱动电路:

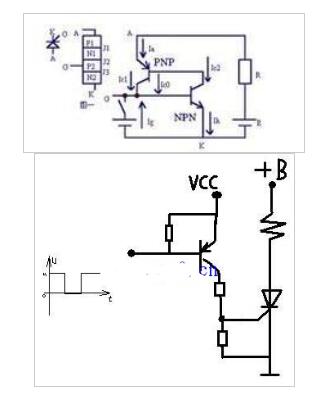

而可控硅属电流驱动,因为他等效于两个三极管构成正反响拓展,当有一个触发信号后,因为健旺的正反响效果,使之一导游通,当栅极电压高于阳极电压或许阳极、阴极电压差小于必定数值时正反响才会失效,即可控硅被复位,通常情况下,其栅极电压不会高于阳极,所以可控硅归于不行关断的半控器材,当触发导通时无法经过栅极关断,而场效应管属全控器材能够经过栅极关断。下图为可控硅构造及其典型驱动电路:
