场效应管实用电路图解析

返回列表来源:壹芯微 发布日期 2019-05-22 浏览:-

壹芯微作为国内专业生产二三极管的生产厂家,生产技术已经是非常的成熟,进口的测试仪器,可以很好的帮组到客户朋友稳定好品质,也有专业的工程师在把控稳定质量,协助客户朋友解决一直客户自身解决不了的问题,每天会分享一些知识或者客户的一些问题,今天我们分享的是,场效应管实用电路图解析,请看下方

场效应管的应用很广,能够用于调制、放大、阻抗变换、稳流、限流和自动维护等电路中,下面以结场型场效应管为例,扼要引见几种常用的应用电路。

一、直流小信号

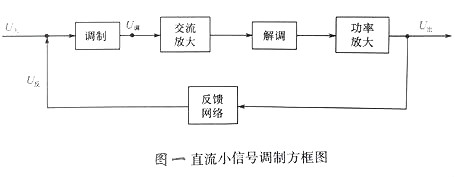

调制电路在仪表中经常遇到直流信号放大的问题,普通采用大闭环负反应和将直流信号调制成交流信号再停止交放逐大的办法,如图一所示,这种办法能够克制温度漂移和进步线性精度,并能取得高放大倍数。图二是详细电路

场效应管实用电路图解析

场效应管实用电路图解析

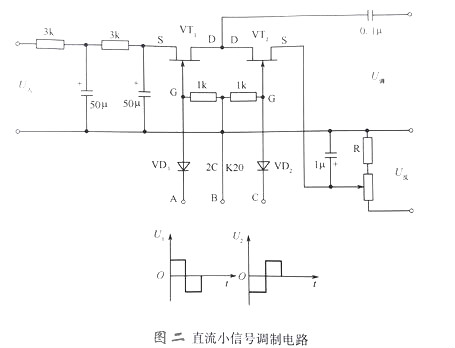

图二中,VT1、VT2工作在可变电阻区,D1、D2是避免栅压为正,这样能够消弭调制噪音。3kΩ电阻和50μF电容为输入滤波用。

用频率为1000HZ、幅值为7V的方波电压U1、U2作为驱动电压,此两电压外形相同,相位相反,经VD1、VD2削去正半波后分别加在VT1、VT2的删极,使VT1、VT2轮番导通、夹断,就仿佛并串联的单刀双掷开关一样,VT1导通时VT2夹断,输入电压U入向0.1μF电容充电;VT2导通时VT1夹断,0.1μF电容经过VT2向R放电,而R上有反应电压U反,正好与放电电流方向相反,故到达U入与U反相减的目的。能够看出,经0.1μF电容输出的调制电压U调为频率与U1、U2频率相同的交变电压。

这种调制电路比绝缘栅场效应管调制电路焊接调整便当,工作牢靠,比晶体管调制电路噪音小、漂移小、调整简单。留意R值不可太大,普通应在100kΩ以内。

二、 替代限流电阻

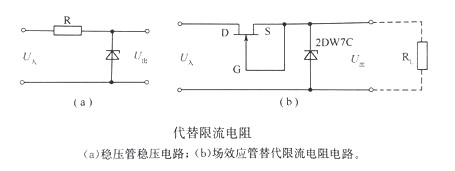

普通用稳压管稳压的电路如图a所示,R为限流电阻,现用一只结场型场效应管替代,如图b所示。它是零栅压工作,由场效应管的输出特性曲线可知,当UDS降落时IDS变化并不多,因而,仍能保证稳压管的工作电流不变,所以稳压精度进步,另外,采用场效应管后,它允许电源变动范围也比采用限流电阻的稳压电路大得多。

场效应管实用电路图解析

三、 限流器

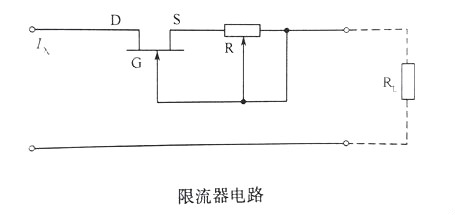

在上图所示的稳压电路中,结场型场效应管工作在饱和区,而用于限流器时则有所不同,详细电路如下图所示。结场型场效应管是工作在负栅压状况下,栅源电压值为-I入R。当I入小时它工作在可变电阻区,漏源电阻RDS较小,不影响电流输出;当I入增大到一定的数值时,它工作在饱和区,这时I入增加很少,UDS就要增大很多,RDS就仿佛一个阻值很大的可调电阻,对I入起了限流的作用。

管型及参数选择应分离详细状况而定,如I入为0mA~15mA(直流),RL为0kΩ~3kΩ,请求限流在12mA左右,则可选用3DJ7J(加散热片),R在240Ω左右。调整R值可改动限流数值。

场效应管实用电路图解析

下面说说几个经常用到电路:

1:pmos应用

普通用于管理电源的通断,属于无触点开关,栅极低电平就完整导通,高电平就完整截止。而且,栅极能够加高过电源的电压,意味着能够用5v信号管理3v电源的开关,这个原理也用于电平转换。

2:nmos管应用

普通用于管理某电路能否接地,属于无触点开关,栅极高电平就导通招致接地,低电平截止。当然栅极也能够用负电压截止,但这个益处没什么意义。其高电平能够高过被控制局部的电源,由于栅极是隔离的。因而能够用5v信号控制3v系统的某处能否接地,这个原理也用于电平转换。

3:放大区应用

工作于放大区,普通用来设计反应电路,需求的专业学问比拟多,相似运放,这里无法细说。常用做镜像电流源、电流反应、电压反应等。至于运放的集成应用,我们其实不用关注。人家都做好了,看好datasheet就能够了,不用按mos管方式去思索导通电阻和寄生电容。

结论:

如今的高清、液晶、等离子电视机中开关电源局部除了采用了PFC技术外,在元器件上的开关管均采用性能优良的MOS管取代过去的大功率晶体三极管,使整机的效率、牢靠性、毛病率均大幅的降落。由于MOS管和大功率晶体三极管在构造、特性有着实质上的区别,在应用上;驱动电路也比晶体三极管复杂,致使维修人员对电路、毛病的剖析倍感艰难,此文即针对这一问题,把MOS管及其应用电路作简单引见,以满足维修人员需求。
