场效应管驱动的定时闪光电路图解

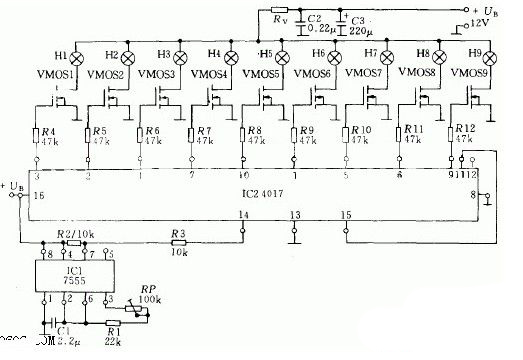

图中电路只需很少的元件就可构成一个循环光的定时控制电路。电路由MOS时基电路7555、CMOS十进制计数器（脉冲分配器）4017以及末级VMOS功率晶体管组成。功率晶体管可以控制最大电流为了2A的灯泡。灯泡与电源+UB之间的电阻Rv用于限制接通电流。

时基电路频率由电位器RP调整（约为0.5～10Hz）。9级循环寄存器通过时钟输入端由方波输出信号控制，以使各输出端依次变为高电平。由于引脚11同复位输入端引脚本5相连。故第10个脉冲到来时又重新控制第1个灯亮。
