场效应管电路参数符号图

返回列表来源:壹芯微 发布日期 2019-05-20 浏览:-

壹芯微作为国内专业生产二三极管的生产厂家,生产技术已经是非常的成熟,进口的测试仪器,可以很好的帮组到客户朋友稳定好品质,也有专业的工程师在把控稳定质量,协助客户朋友解决一直客户自身解决不了的问题,每天会分享一些知识或者客户的一些问题,今天我们分享的是,场效应管电路参数符号图,请看下方

场效应管英文缩写:FET(Field-effect transistor),简称为场效应管,是一种高输入阻抗的电压控制型半导体。场效应管也是一种晶体三极管,也有三个极,分别叫源极S,栅极G,漏极D。

场效应管电路参数符号图

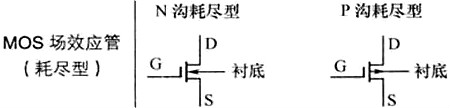

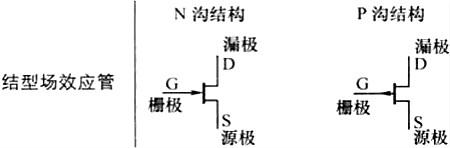

场效应管电路图符号,在电路图中它常用

场效应管电路参数符号图

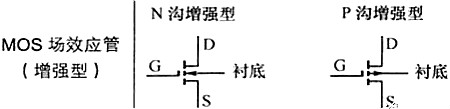

表示,关于它的构造原理由于比较抽象,由于根据使用的场合要求不同做出来的种类繁多,特性也都不尽相同;我们在mpn中常用的一般是作为电源供电的电控之开关使用,所以需要通过电流比较大,所以是使用的比较特殊的一种制造方法做出来了增强型 的场效应管(MOS型),它的电路图符号:

场效应管电路参数符号图

场效应管电路图符号仔细看看你会发现,这两个图似乎有差别,对了,这实际上是两种不同的增强型场效应管,第一个那个叫N沟道增强型场效应管,第二个那个叫P沟道增强型场效应管,它们的的作用是刚好相反的。前面说过,场效应管是用电控制的开关,那么我们就先讲一下怎么使用它来当开关的,从图中我们可以看到它也像三极管一样有三个脚,这三个脚分别叫做栅极(G)、源极(S)和漏极(D),mpn中的贴片元件示意图是这个样子:

场效应管电路参数符号图

1脚就是栅极,这个栅极就是控制极,在栅极加上电压和不加上电压来控制2脚和3脚的相通与不相通,N沟道的,在栅极加上电压2脚和3脚就通电了,去掉电压就关断了,而P沟道的刚好相反,在栅极加上电压就关断(高电位),去掉电压(低电位)就相通了!

场效应管电路图符号参数

Cds---漏-源电容

Cdu---漏-衬底电容

Cgd---栅-源电容

Cgs---漏-源电容

Ciss---栅短路共源输入电容

Coss---栅短路共源输出电容

Crss---栅短路共源反向传输电容

D---占空比(占空系数,外电路参数) di/dt---电流上升率(外电路参数) dv/dt---电压上升率(外电路参数) ID---漏极电流(直流)

IDM---漏极脉冲电流

ID(on)---通态漏极电流

IDQ---静态漏极电流(射频功率管) IDS---漏源电流

IDSM---最大漏源电流

IDSS---栅-源短路时,漏极电流

IDS(sat)---沟道饱和电流(漏源饱和电流) IG---栅极电流(直流)

IGF---正向栅电流

IGR---反向栅电流

IGDO---源极开路时,截止栅电流

IGSO---漏极开路时,截止栅电流

IGM---栅极脉冲电流

IGP---栅极峰值电流

IF---二极管正向电流

IGSS---漏极短路时截止栅电流

IDSS1---对管第一管漏源饱和电流

IDSS2---对管第二管漏源饱和电流

Iu---衬底电流

Ipr---电流脉冲峰值(外电路参数) gfs---正向跨导

Gp---功率增益

Gps---共源极中和高频功率增益

GpG---共栅极中和高频功率增益

GPD---共漏极中和高频功率增益

ggd---栅漏电导

gds---漏源电导

K---失调电压温度系数

Ku---传输系数

L---负载电感(外电路参数)

rDS(on)---漏源通态电阻

rDS(of)---漏源断态电阻

rGD---栅漏电阻

rGS---栅源电阻

Rg---栅极外接电阻(外电路参数) RL---负载电阻(外电路参数)

R(th)jc---结壳热阻

R(th)ja---结环热阻

PD---漏极耗散功率

PDM---漏极最大允许耗散功率

PIN--输入功率

POUT---输出功率

PPK---脉冲功率峰值(外电路参数) to(on)---开通延迟时间

td(off)---关断延迟时间

ti---上升时间

ton---开通时间

toff---关断时间

tf---下降时间

trr---反向恢复时间

Tj---结温

Tjm---最大允许结温

Ta---环境温度

Tc---管壳温度

Tstg---贮成温度

VDS---漏源电压(直流)

VGS---栅源电压(直流)

VGSF--正向栅源电压(直流)

VGSR---反向栅源电压(直流)

VDD---漏极(直流)电源电压(外电路参数) VGG---栅极(直流)电源电压(外电路参数) Vss---源极(直流)电源电压(外电路参数) VGS(th)---开启电压或阀电压

V(BR)DSS---漏源击穿电压

V(BR)GSS---漏源短路时栅源击穿电压 VDS(on)---漏源通态电压

VDS(sat)---漏源饱和电压

VGD---栅漏电压(直流)

Vsu---源衬底电压(直流)

VDu---漏衬底电压(直流)

VGu---栅衬底电压(直流)

Zo---驱动源内阻

η---漏极效率(射频功率管)

Vn---噪声电压

aID---漏极电流温度系数

ards---漏源电阻温度系数
